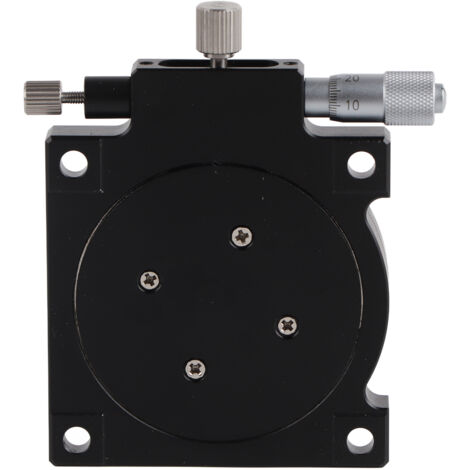

Manueller Verschiebetisch, R-Achsen-Drehtisch, 360°-Schiebetisch 60 mm RS60-L

• 1. Es verwendet eine Kreuzrollenführung, die hohe Präzision und einen reibungslosen Lauf gewährleistet. Es kann an der entsprechenden Position mit den Präzisionsmaschinen oder -instrumenten des Kunden befestigt werden.

• 2. Leichtbauweise, Hauptmaterial ist eine Aluminiumlegierung, geeignet für die Integration mit anderen Anlagen.

• 3. Der Mikrometerantrieb ist hochpräzise. Die Drehplattform ermöglicht eine präzise Einstellung des Plattformwinkels bis hin zur Grobposition. Die Dickeneinstellschraube kann zusammen mit dem Mikrometer für die Feinjustierung verwendet werden.

• 4. Der Schiebetisch kann in verschiedenen Arten von hochpräzisen oder mittelbelasteten Produktionsmaschinen und Prüfgeräten für die präzise Positionierung und quantitative Bewegung eingesetzt werden.

• 5. Es gibt viele Arten von Schiebetischen, die miteinander kombiniert werden können, z. B. einachsig, zweiachsig, z-Achse, c-Achse, r-Achse usw.

• 6. Mikroschwungrad/Grobmesssonde (Zentimeter), Vorschubspindel, Zahnstange und Ritzel sowie weitere diverse Vorschubmethoden, ausgestattet mit Skalen zur Steuerung des Bewegungsumfangs

Spezifikationen

• Projekttyp: Manuelle Plattformbewegung

• Material: Aluminiumlegierung

• Tischdurchmesser: ca. 60 mm / 2,4 Zoll

• Bewegungsmodus: R-Achsen-Rotation
  Hub: 360 Grad Grobeinstellung

• Feineinstellung: ±5°

• Belastung: 29,4 N (3 kgf)

• Skalenminimum: 2°

• Konzentrizität: 0,03 mm

• Werkbanktyp: Manueller Schiebetisch

Montagemethode:

• 1. Montieren Sie die Plattform mithilfe der Senkbohrungen im Sockel.

• 2. Drehen Sie die Arbeitsfläche so, dass die Schraubenbohrung und der Senkkopf des Sockels konzentrisch sind.

• 3. Befestigen Sie die Plattform anschließend mit Schrauben. Wiederholen Sie den Vorgang auf der linken Seite. Die Plattform kann dann mithilfe der vier Senkbohrungen fixiert werden.
