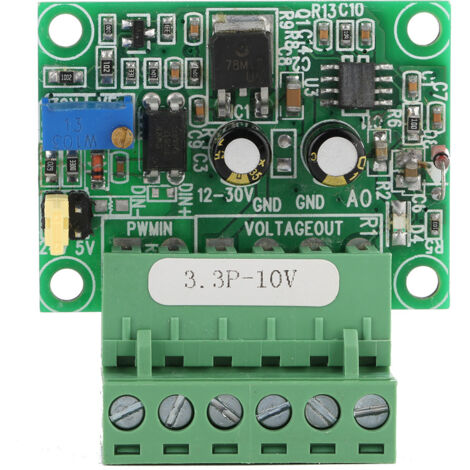

Marhynchus PWM-Signal-zu-Digital-Analog-Spannungswandler-SPS-Modul zum Schalten von SPSen, Einzelchips oder industriellen Schaltschränken

Eigenschaften:

1. 1. Dieses Modul kann ein digitales PWM-Signal von 0-100% in ein analoges Signal umwandeln.
2. 2. Das digitale Eingangssignal kann ein 0-100 % PWM-Signal mit einem Pegel von 3,3 V sein.
3. 3. Das analoge Ausgangssignal kann eine Spannung von 0-10 V haben.
4. 4. Weit verbreitet bei der Signalschnittstellenschaltung von SPS, Einzelchips oder anderen industriellen Steuerplatinen.
5. 5. Das Netzteil verfügt über eine Verpolungsschutzfunktion.

Spezifikation:

Eigenschaften:
1. Dieses Modul kann 0-100 % PWM-Digitalsignale in analoge Signale umwandeln.
2. Das digitale Eingangssignal kann ein 0-100 % PWM-Signal mit einem Pegel von 3,3 V sein.
3. Das analoge Ausgangssignal kann eine Spannung von 0–10 V sein.
4. Weit verbreitet bei der Signalschnittstellenschaltung von SPS, Einzelchip- oder anderen industriellen Steuerplatinen.
5. Das Netzteil verfügt über eine Verpolungsschutzfunktion.

Spezifikation:
1. Modell: 3,3P-5V
Funktion: Eingang 0-100 % PWM-Signal mit 3,3-V-Pegel, Ausgang 0-10 V Spannung
2. Empfangsfrequenzbereich des PWM-Signals: 100 Hz–3 kHz (1–3 kHz wird empfohlen)
3. Stecken Sie den Jump-Pin bei 5V
4 ein. Analoger Spannungsausgang: Zur Veranschaulichung folgt die Ausgangsspannung von 0–10 V.
Nach dem Einschalten, wenn kein Eingangssignal vorhanden ist, beträgt der Ausgang 0 V.
Beim ersten Einschalten kann eine Kalibrierung durchgeführt werden : Geben Sie ein Signal mit 50 % Tastverhältnis und 3,3 V Amplitude an DIN- und DIN+ ein. Die Frequenz beträgt 1-3 kHz. Verwenden Sie ein Multimeter, um zwei Anschlüsse von AO und GND zu messen. Stellen Sie das Potentiometer auf der Platine so ein, dass das Multimeter 5,40 V anzeigt. Dadurch wird die entsprechende Beziehung zwischen Impulssignal und diesem Modul kalibriert. Die Auflösung dieses Moduls beträgt 0,1 V. Der Ausgangsstrom beträgt 10 mA. Wenn der Prozentsatz des Arbeitszyklus im umgekehrten Verhältnis zur Spannung steht, können Sie das Kontrollkästchen STEP LOW, ACTIVE aktivieren, um die Pins des PWM-Ausgangs in der MACH3-Software festzulegen.
5. Versorgungsspannung: 15–30 VDC (Strombedarf des Netzteils: >100 mA), 12 V anpassbar
6. Ausgangsleistung: ca. 10 mA
7. Montagemethode: 4 * M3-Schraubenloch

Anschluss:
1. DIN+: Positiv des PWM-Signals (Für gemeinsame Kathode schließen Sie es an das PWM-Signal an; für gemeinsame Anode schließen Sie es an 3,3 V des Signalanschlusses an)
2. DIN-: Negativ des PWM-Signals (Für die gemeinsame Kathode schließen Sie es an GND an; für die gemeinsame Anode schließen Sie es an das PWM-Signal an)
3. 12–30 V: Pluspol der Stromversorgung
4. GND: Masse der Stromversorgung
5. GND: Masse der Stromversorgung. Es ist mit der Masse der Stromversorgung verbunden
6. AO: Ausgangsanschluss für analoge Spannung (0-10 V)

Paketliste:
1 * Digital-Analog-SPS-Modul
