MAX7219 Dot Matrix MCU LED 4 in 1 4 x 64 Anzeigemodul kompatibel mit Arduino und Raspberry Pi MAX7219 Dot Matrix Modul, LH Control Mikrocontroller Modul (rotes Licht)

Name: MAX7219 Dot Matrix MCU LED 4 in 1 4 x 64 Anzeigemodul kompatibel mit Arduino und Raspberry Pi MAX7219 Dot Matrix Modul, LH Control Mikrocontroller Modul (rotes Licht)
Brand: AOUGO
SKU: AG-07764
Price: 11.86 EUR
Availability: InStock

~~27,40€~~

10 € Rabatt ab 250 €
mit dem Code

Kaufen Sie für Ihr Unternehmen?

Verhandelte Preise exkl. MwSt. bis zu -20%

Zu einem Pro-Konto wechseln

Verkauft von AOUGO und 1 weiterer Händler

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Der MAX7219 ist ein integrierter serieller Ein-/Ausgangs-Anzeigetreiber mit gemeinsamer Kathode, der einen Mikroprozessor mit einer 8-stelligen 7-Segment-Digital-LED-Anzeige sowie einer Balkendiagrammanzeige oder 64 unabhängigen LEDs verbindet. Er umfasst einen On-Chip-BCD-Encoder vom Typ B, mehrere Scan-Schleifen, Segmentworttreiber und 8*8 statisches RAM zum Speichern aller Daten. Das Modul ermöglicht eine flimmerfreie Matrixanzeige und unterstützt die Kaskadierung mehrerer Module.

Technische daten

Betriebsspannung des Moduls: 5V

Modulgröße: Länge 12,8 cm x Breite 3,2 cm x Höhe 1,3 cm

Lochdurchmesser für Befestigungsschrauben: 3 mm

Stromverbrauch im Shutdown-Modus: 150 µA

Kompatibilität und Zubehör

Kompatibel mit Arduino und Raspberry Pi

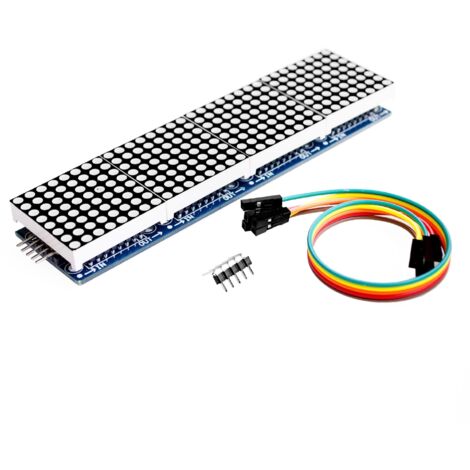

Versandliste: 1 x MAX7219 Vier-in-Eins-Matrixmodul, 1 x 20 cm DuPont 5P-Linie

Installation

Für die Ansteuerung einer Punktmatrix sind nur 3 E/A-Ports erforderlich.

Bei der Kaskadierung wird der Eingangsanschluss jedes Moduls mit der CPU verbunden, der Ausgangsanschluss ist mit dem Eingangsanschluss des nächsten Moduls verbunden.

Beispiel für die Verbindung mit einem Mikrocontroller 51: CCV→5V, GND→GND, DIN→P2.2, CS→P2.1, CLK→P2.0
