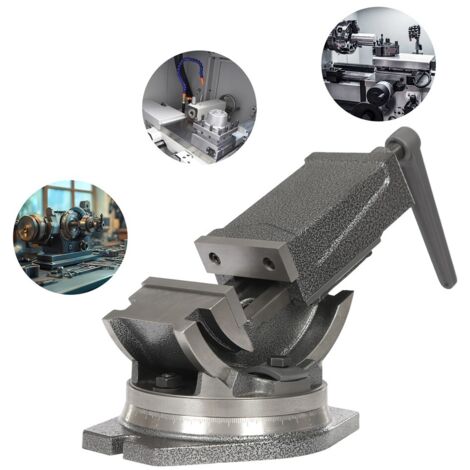

Mechanischer Schraubstock drehbar neigbar mit zwei Achsen 100mm neigbar Flache Präzisionswinkelzange - 4

Leistung und Funktionen :

1. Die Abdeckung des Klemmkörpers besteht aus Grauguss mit hoher Härte, ist langlebig und robust.

2. Die Backen sind mit 45-Gauge-Stahl (kaltes Material) gehärtet und die Härte beträgt bis zu 48HRC.

3. Die Mutter und der Griff sind aus duktilem Gusseisen und der Griff ist verzinkt, um Korrosion zu verhindern und ein schönes Aussehen zu erzielen.

4. Die Skala des Rahmens ist präzise und klar.

5. Die Gewindestange ist geschwärzt, korrosionsbeständig und hochpräzise.

6. Die Parallelität der beiden Backen ist <0,05 / 100mm.

7. Kippstruktur wird von der Schraube umschlossen.

8. der Klemmkörper kann vertikal in einem Bereich von 90 ° entlang des großen Führungsbogens auf dem Drehtisch indexiert werden.Der Drehtisch kann horizontal in einem Bereich von 360 ° indexiert werden.Er kann kombiniert werden, um verschiedene Raumwinkel zu erhalten. Ebene, Nut, Loch usw.

9. wird häufig in Werkzeugmaschinen wie Bohr- und Fräsmaschinen verwendet.

Technische Parameter :

Breite der Backe: 100(mm) =3.94 „.

Höhe der Backe: 41(mm) =1.61 „.

Maximale Spannung: 75(mm) =2.95 „.

Gesamtlänge der Klemme: 300(mm) =11.81 „.

Gesamthöhe der Klemme: 150(mm) =5.9 „.

Gesamtlänge der Basis: 252(mm) =9.92 „.

Montageabstand: 190(mm) =7.48 “

Maximale Schließkraft: 196(KN)

Breite des Positionierungsschlüssels： 14(mm) =0.55 “

Durchmesser des BolzensMM：M12

Gewicht: 17KG

Abmessungen:650 x 210 x 200mm(25.59“ x 8.27 ‚ x 7.87‘)
