Vibrometer Schwingungsmessgerät, Schwingungsanalysator

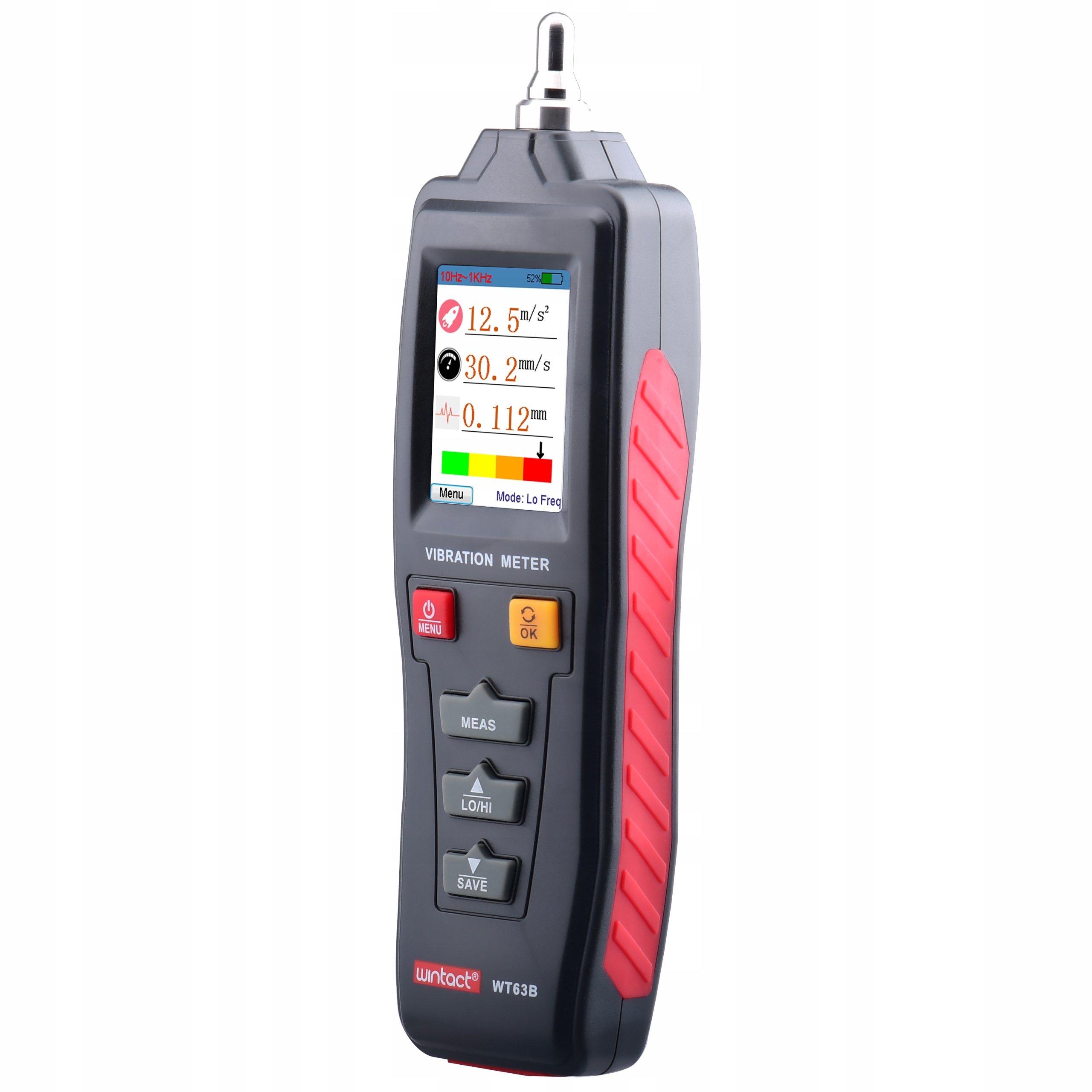

Vibrometer - digitales Vibrationsmessgerät

wintact WT63B

Das Messgerät dient zur Messung von Geschwindigkeit, Beschleunigung und Auslenkung.

Es wurde zur Überwachung der Vibrationen aller Maschinen sowie elektrischer und pneumatischer Werkzeuge entwickelt.

Vibrationsmessungen sind wichtigaus ergonomischer Sicht – sie beugen Verletzungen von Mitarbeitern und Maschinenschäden vor. Das Messgerät ermöglicht die Erkennung von Vibrationen und Schwingungen in Maschinen und Geräten. Dank der Vibrationsmessung können wir den Zustand von Maschinen und Geräten hinsichtlich Synchronisation, Fehlausrichtung, Lockerheit oder losen Teilen beurteilen.

Vibrationen UND IHRE FOLGEN:

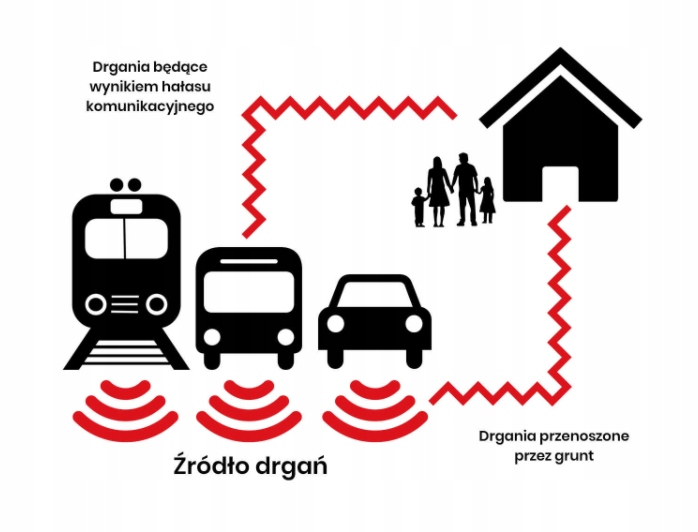

Das Gerät ermöglicht die Erkennung und Untersuchung von mechanischen Schwingungen, d. h. solchen, die durch den Betrieb verschiedener Maschinentypen verursacht werden, sowie von Schwingungen, die durch öffentliche Verkehrsmittel oder andere Quellen entstehen.

Jede Art von Schwingung kann sich negativ auf die Umwelt, Gebäude, Menschen und Tiere auswirken. Langfristige Schwingungen können zu Bauschäden führen. Im Falle von mechanischen Schwingungen, die durch den Betrieb einer von einer Person bedienten Maschine verursacht werden, können diese Schwingungen pathologische Veränderungen im Kreislauf-, Nerven- und Bewegungsapparat hervorrufen. Diese als „Vibrationssyndrom“ bezeichnete Veränderungsgruppe ist in vielen Ländern, darunter auch Polen, als Berufskrankheit anerkannt.

Technische Spezifikation

Messbereich:

• Beschleunigung: 0,1 - 199,9 m/s²
• Geschwindigkeit: 0,1 - 199,9 mm/s
• Auslenkung: 0,001 - 1,999 mm

Messgenauigkeit:

• Schwingungsauslenkung: 0,01~0,02 mm, ≤ ±10 %. ≥0,02 mm, ≤ ±5 %
• Schwingungsgeschwindigkeit: 0~2,0 mm/s; ≤ ±10 %. ≥2,0 mm/s, ≤ ±5 %
• Schwingungsbeschleunigung: 0~2,0 m/s²; ≤ ±10 % ≥ 2,0 m/s² ≤ ±5 %

Sonstige

• Vibrationsempfänger: Piezoelektrischer Keramik-Beschleunigungsmesser
• Frequenzbereich für Beschleunigungsmessung: Hohe Frequenz: 1 kHz – 15 kHz (HI), Niedrige Frequenz: 20 Hz – 1 kHz (LO)
• Hz-Bereich für Beschleunigungsmessung: 1 kHz – 15 kHz (HI)
• Hz-Bereich für Geschwindigkeitsmessung: 20 Hz – 1 kHz (LO)
• Hz-Bereich für Wegmessung: 20 Hz – 1 kHz (LO)
• Anzeige: Farb-LCD
• Datenerfassungszeit: 1 Sekunde
• Maximale Anzahl an Aufzeichnungsgruppen: 7 Gruppen
• Stromversorgung: Zwei Batterien: 1,5 V AAA
• Betriebstemperaturbereich: 0–40 °C
• Betriebsfeuchtigkeitsbereich: 30–90 % rF
• Abmessungen: 180 x 54 x 30 mm
• Gewicht: 250 g (mit Batterien)

Gerätefunktionen

• Benutzerfreundlich, kompaktes Design ermöglicht einfaches Tragen und Ablesen.
• Speicherung und Anzeige aufgezeichneter Daten in numerischer und grafischer Form.
• Beschleunigungs-, Geschwindigkeits- und Wegmessung.
• Umschaltung zwischen Hoch- und Niederfrequenzmessung möglich.
• Austauschbare Sonden (im Lieferumfang enthalten) ermöglichen die Anpassung an die Messbedingungen.
• Anzeige für niedrigen Batteriestand.
• Automatische Abschaltfunktion.
• Hochauflösender, hintergrundbeleuchteter Farb-LCD-Bildschirm mit Drehfunktion.
• Taschenlampe.
• Maschinenklasse auswählen.

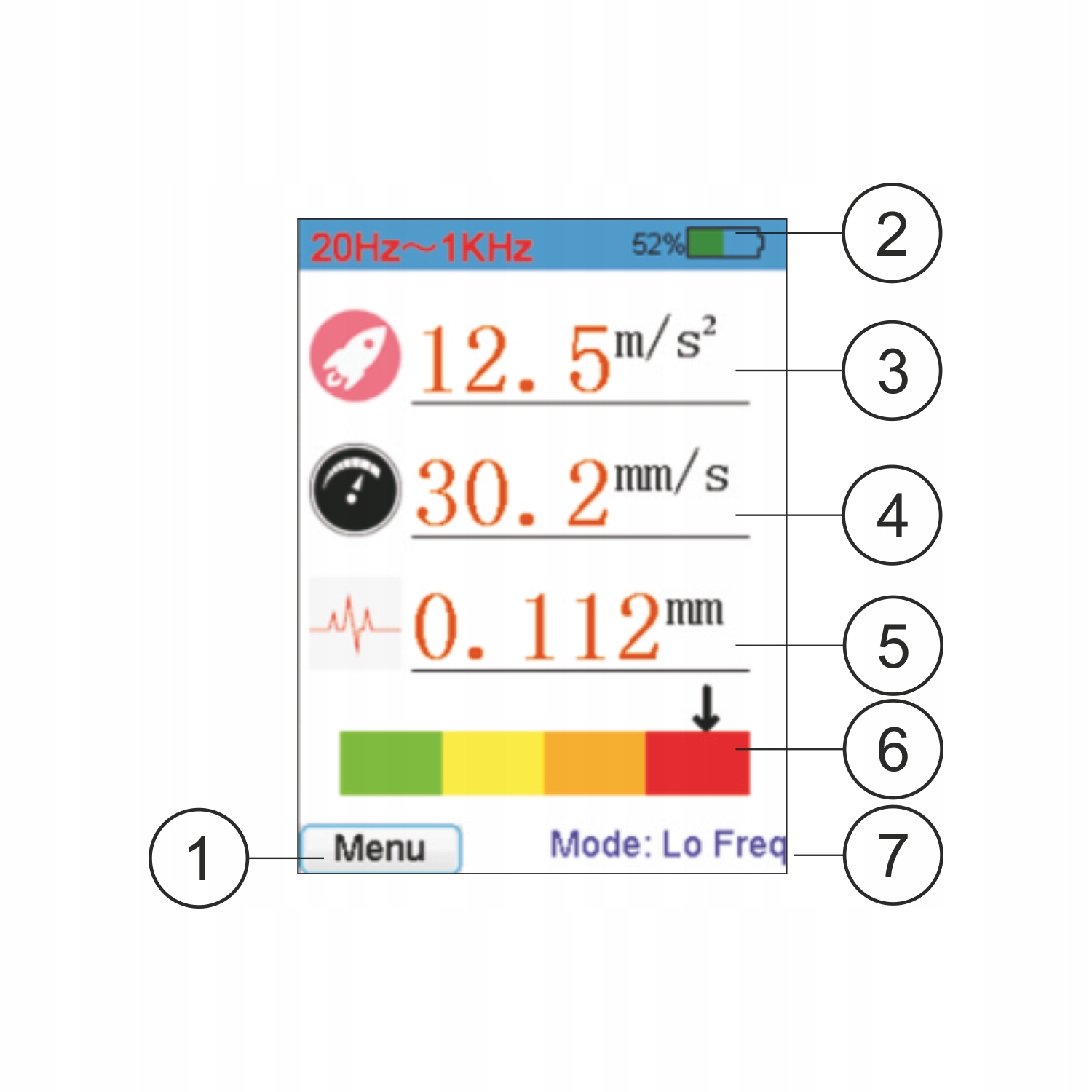

Beschreibung der Anzeigeelemente

1. Menüauswahl
2. Batteriestandsanzeige
3. Messwert Beschleunigung
4. Geschwindigkeitswert
5. Verschiebungswert
6. Vibrationsintensität
7. Frequenzbereich Modus

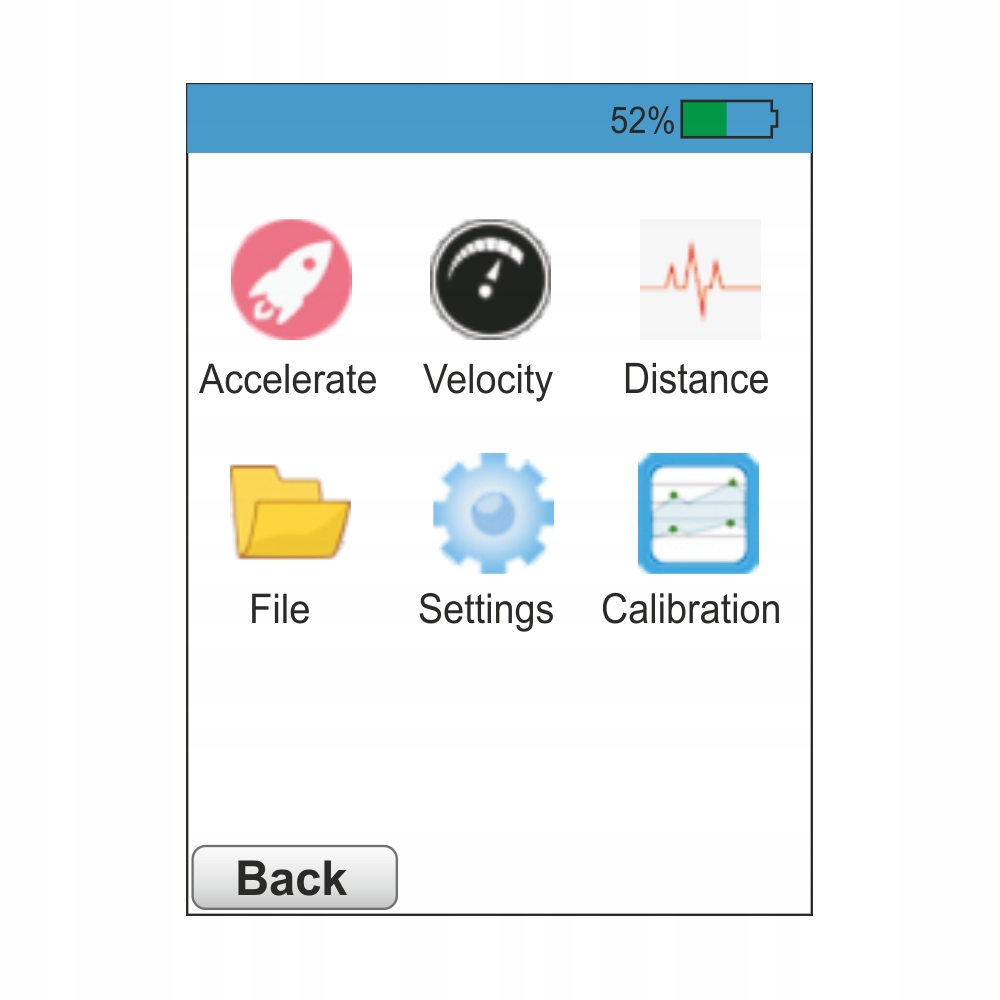

Hauptmenü Geräte:

1. Beschleunigen - Beschleunigungsmodus
2. Geschwindigkeit - Geschwindigkeitsmodus
3. Distanz - Verschiebungsmodus
4. Datei - Daten Übersicht
5. Einstellungen - Einstellungen
6. Kalibrierung - Kalibrierung

zurück - zurück

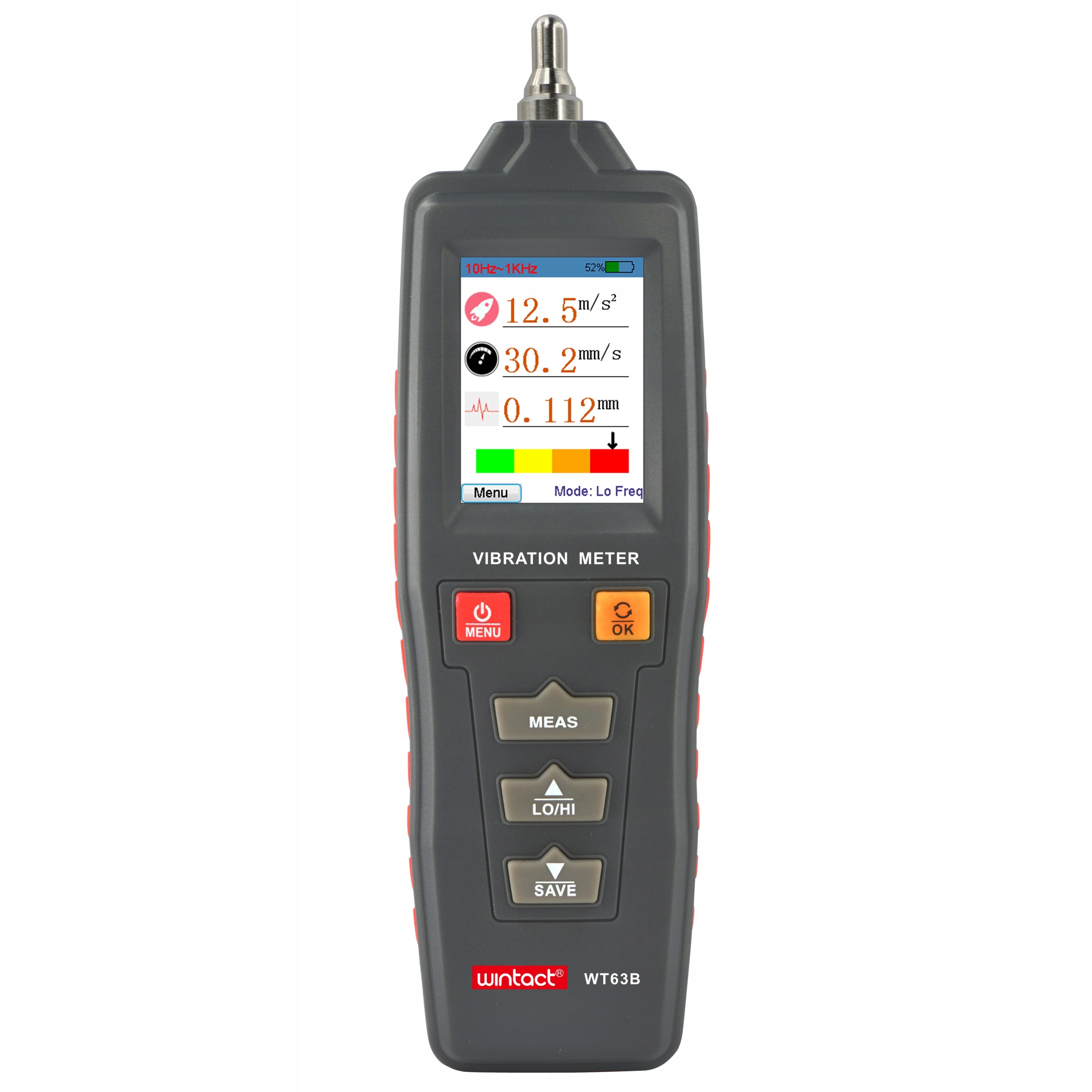

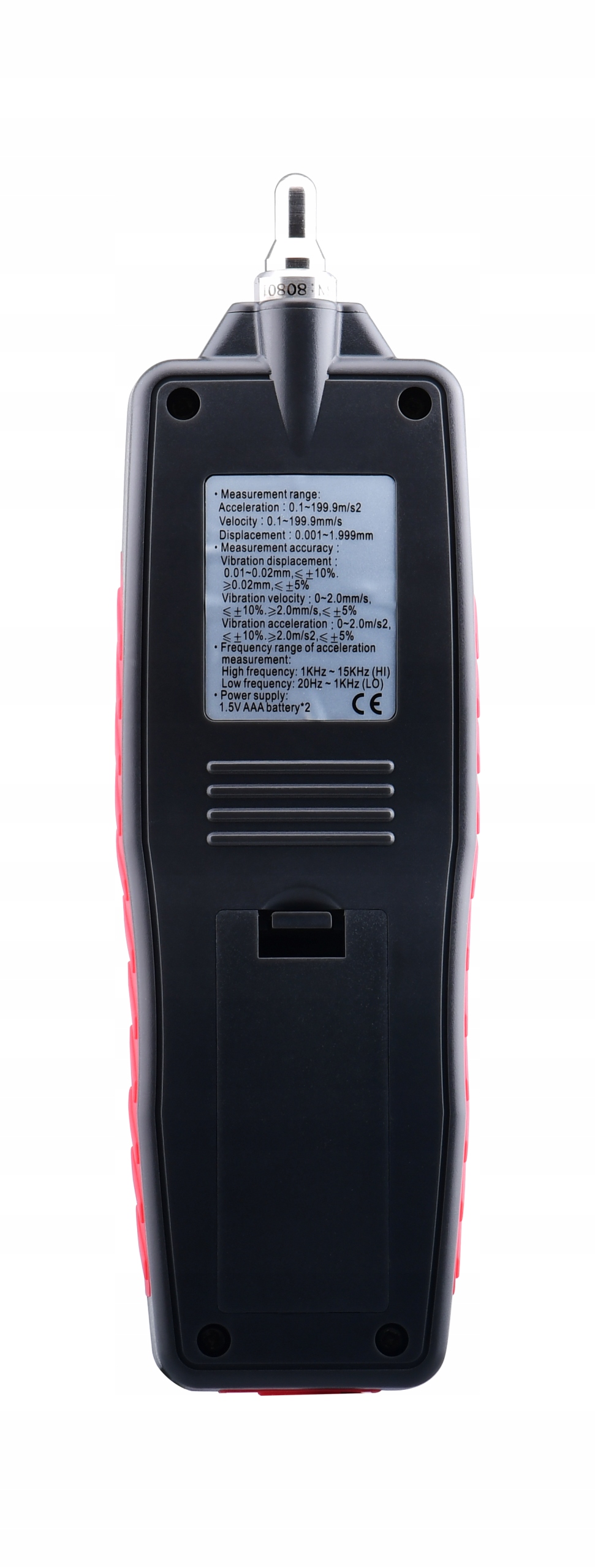

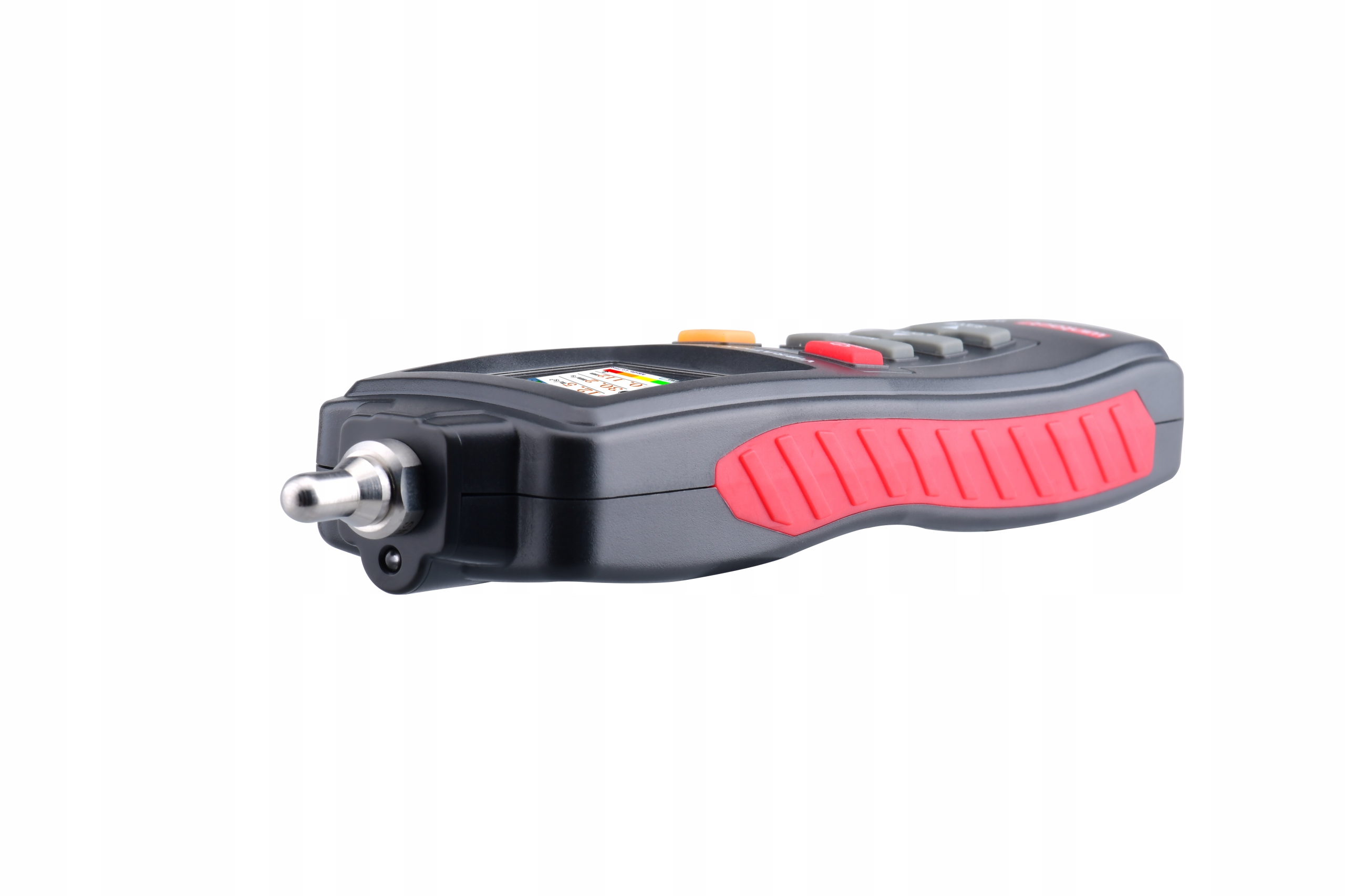

Beschreibung der Geräteelemente

1. Sonde - Möglichkeit, eine von zwei Sonden aus dem Set auszuwählen.
2. Anzeige - Hochauflösende Farbe. Automatische Drehung relativ zur Ausrichtung des Geräts.
• Taschenlampe
• Tasten - 5 Bedientasten an der Vorderseite des Geräts und eine Messtaste an der Unterseite.

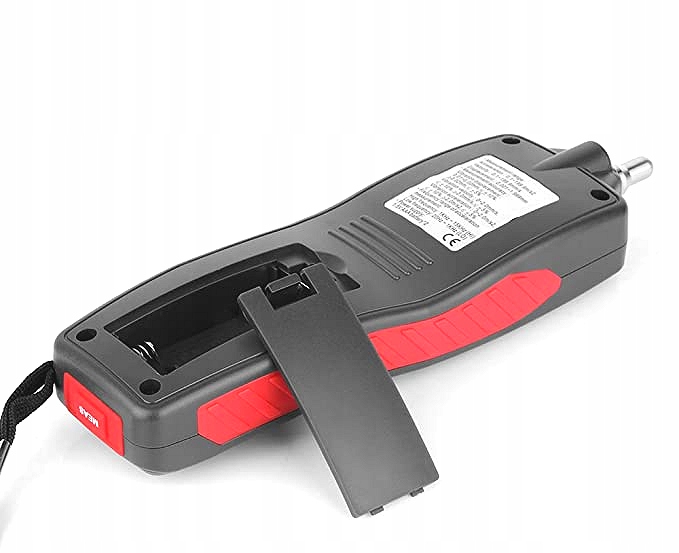

• Batteriefach - Stromversorgung: 2 x 1,5 V AAA

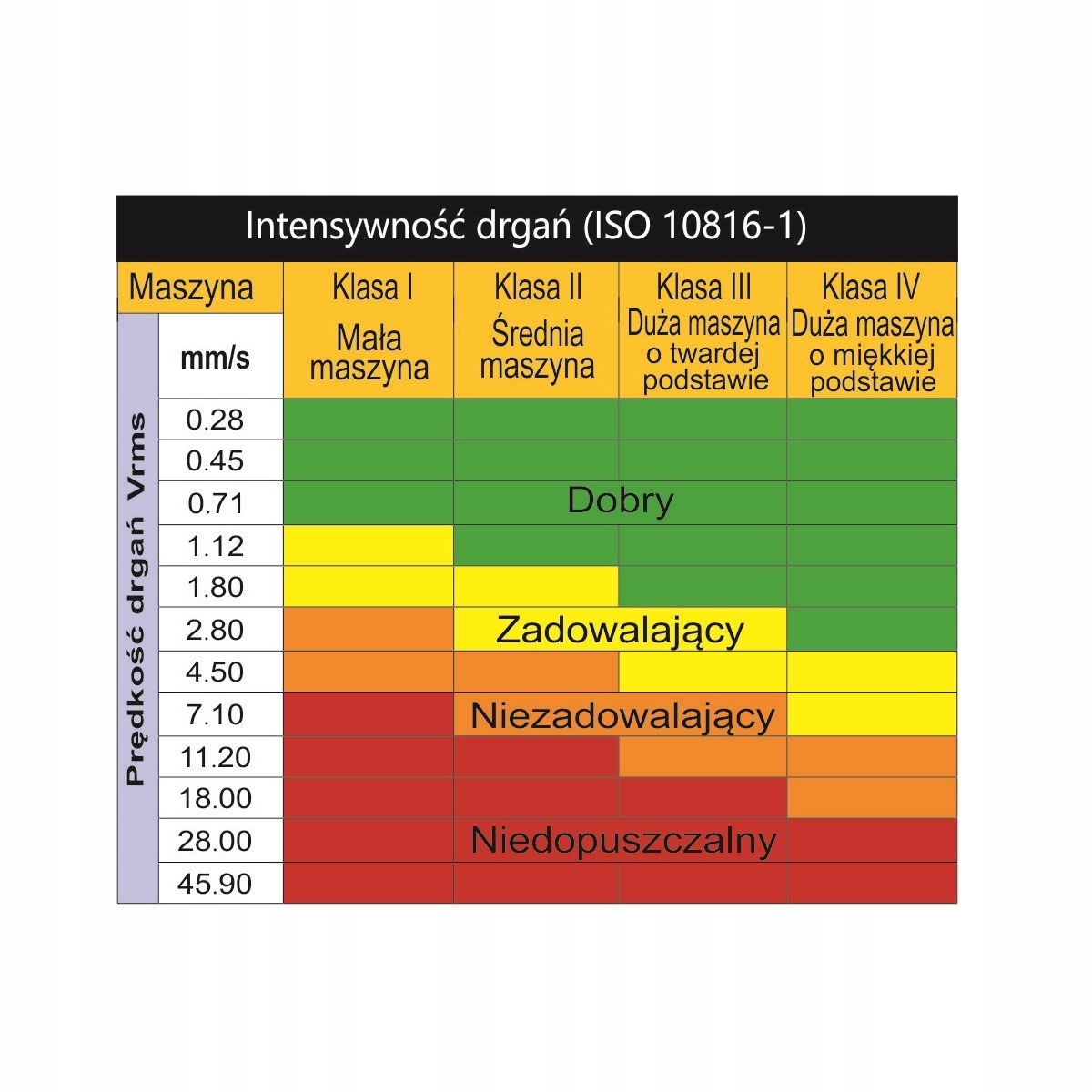

Die Tabelle für die Schwingungsgeschwindigkeit Vrms zeigt die Risikoschwellenwerte in Abhängigkeit von der Maschinenklasse in Bezug auf das Schwingungsenergieniveau.

• Gut - geeignet für neue Maschinen.
• Zufriedenstellend - akzeptabel für den Langzeiteinsatz.
• Unzureichend - akzeptabel für den Kurzzeiteinsatz.
• Nicht akzeptabel.

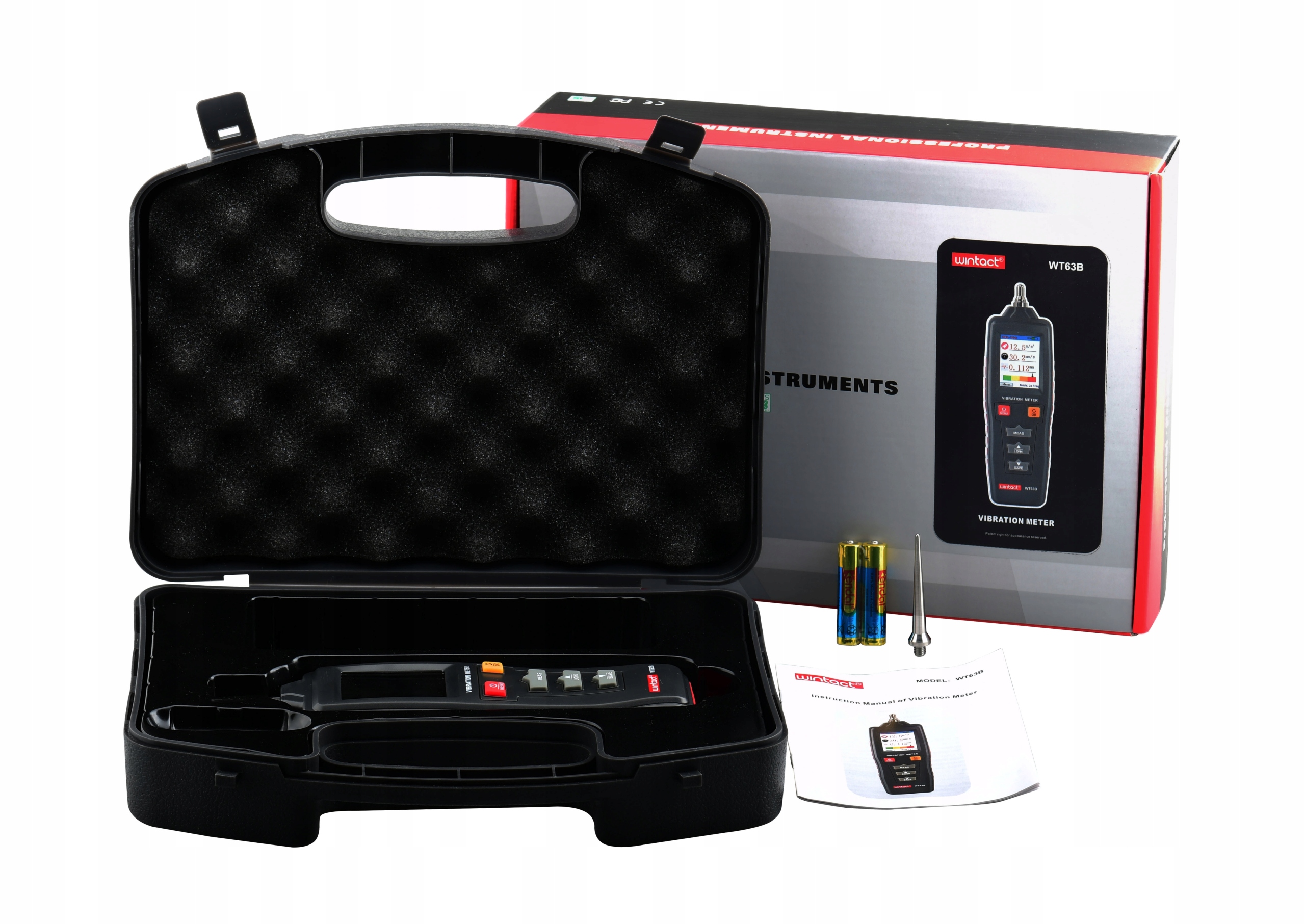

Lieferumfang:

• Wintact Vibrometer
• Elegantes und praktisches Gehäuse
• Zwei Sonden (lang und kurz)
• Benutzerhandbuch auf Polnisch
• 2 x 1,5V AAA-Batterien

Über die Marke benetech

benetech ist ein Hersteller von fortschrittlichen Mess- und Regelgeräten. Benetech Poland ist ein spezialisierter Anbieter von professionellen, digitalen Messgeräten und anderen elektronischen Geräten.

Benetech Poland ist ein autorisierter Direktvertriebspartner dieser Marke in Polen und Europa.

Das Sortiment der Marke umfasst:

• Pyrometer und Wärmebildkameras,
• Anemometer (Windmesser),
• Feuchtigkeitsmesser und Hygrometer,
• Gas- und Luftqualitätsmessgeräte,
• Sonometer (Dezibelmesser) und Luxmeter (Lichtmesser),
• Laser-Entfernungsmesser und Drehzahlmesser,
• Thermometer und Manometer,
• Dicken- und Vibrationsmessgeräte (Vibrometer),
• Werkzeuge für Elektriker und Kabelsuchgeräte,
• Elektromagnetische Strahlungsmessgeräte,
• Haushaltselektronik und Industriegeräte.

Auf Kundenwunsch fügen wir einen ins Englische übersetzten Kalibrierungsbericht des Herstellers bei. Wir erhalten das Dokument einige Tage später in elektronischer Form. Um Verzögerungen bei der Auftragsabwicklung zu vermeiden, senden wir Ihnen den Kalibrierungsbericht innerhalb von ca. 7 Werktagen an die in der Bestellung angegebene oder Ihrem Konto zugeordnete E-Mail-Adresse.

Der Kalibrierungsbericht des Herstellers ist ein kostenloses, optionales Dokument und daher nicht im Angebot enthalten.
