Mennekes Steckdosen-Kombination 930009 AMAXX 2xCEE16A/32A 5P 2xSchuko

Mennekes Steckdosen-Kombination 930009 AMAXX 2xCEE16A/32A 5P 2xSchuko

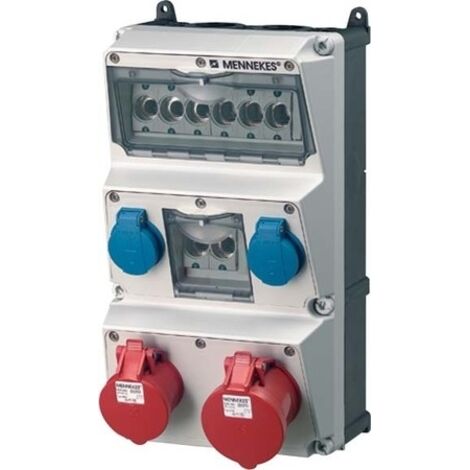

Steckdosenkombination AMAXX von MENNEKES

Die Steckdosenkombination AMAXX von MENNEKES ist anschlussfertig verdrahtet und für die Wandmontage geeignet. Das Gehäuse besteht aus robustem AMAPLAST, das Unterteil ist schwarz, das Oberteil elektrograu (RAL 7035). Die Schutzart IP44 sorgt für einen soliden Schutz gegen Spritzwasser.

Technische Merkmale:

• Gehäusemaße: 390 x 225 mm (Höhe x Breite)
• Plombierbares Gehäuse mit Außen- und Innenbefestigung
• Seitlich anscharniertes Oberteil mit Doppelgewinde-Deckelschrauben
• Absicherung auf vorziehbarer Tragschiene unter transparenter Betätigungsklappe, nach unten öffnend und abschließbar mittels Vorhängeschloss
• Steckdosen generell mit schräger Steckrichtung

Bestückung / Absicherung:

• 1 CEE-Steckdose 32 A, 5-polig, 400 V + Neozed D02 Sicherung (3-polig E18)
• 1 CEE-Steckdose 16 A, 5-polig, 400 V + Neozed D01 Sicherung (3-polig E14)
• 2 SCHUKO-Steckdosen® je 16 A, zweipolig+Erdleiter, 230 V + jeweils Neozed D01 Sicherung (einpolig E14)

Leitungseinführung / Anschlussmöglichkeiten:

• Jeweils zwei M40 oben und unten (verschlossen)
• Jeweils zwei M20 oben und unten (verschlossen)
• Klemme für bis zu zwei Leitungen bis max. 5 x 25 mm²

Weitere technische Daten nach DIN EN 61439:

• Maximal zulässige Vorsicherung: bis zu100 A
• RDF-Wert:0,7
• Bemessungsstrom InA:45 A

MENNEKES bietet diese Kombination in der Farbe elektrograu an.

Produktspezifikation

• Absicherung: 1 Neozed D02, 3 p 1 Neozed D01, 3 p 2 Neozed D01, 1 p
• Tiefe: 221
• CEE-Steckdose - 16 A: 1x16A5p400V
• CEE-Steckdose - 32 A: 1x32A5p400V
• CEE-Steckdose - 63 A: ohne
• CEE-Steckdose - 125A: ohne
• Schutzkontakt-Steckdosen: 2
• Sonstige Einbauten und/oder Leerplätze: 0
• FI-Schutzschalter: sonstige
• Einspeisung/Anschlussmöglichkeit: 2 Leitungen (Ringleitung/zum Durchschleifen)
• Handhabung: Wandmontage
• Werkstoff des Gehäuses: Kunststoff
• Schutzart (IP): IP44
• Militärausführung: nein
• Farbe: grau
• Kabellänge: 0
• Fehlerstrom-Typ: sonstige
• Anzahl der Steckdosen Schweizer Norm Typ 13: 0
• Anzahl der Steckdosen Schweizer Norm Typ 15: 0
• Anzahl der Steckdosen Schweizer Norm Typ 23: 0
• Anzahl der Steckdosen Schweizer Norm Typ 25: 0
• Anzahl der Steckdosen Dänische Norm (Erdungsstift): 0
• Kontaktmaterial: CuSn
• Oberflächenbehandlung Kontakte: unbehandelt
• Breite: 225
• CEE 32 A, 5 p, 400 V: 1
• CEE 16 A, 5 p, 400 V: 1
• SCHUKO®: 2
• Vorsicherung max.: 100 A
• InA: 45 A
• RDF: 0,7
• Anschluss / Zuleitung: für 2 Leitungen bis 5 x 25 mm²
• Schutzart: IP44
• Gehäusematerial: Kunststoff
• Gewicht: 4270 g
• Höhe: 390 mm
