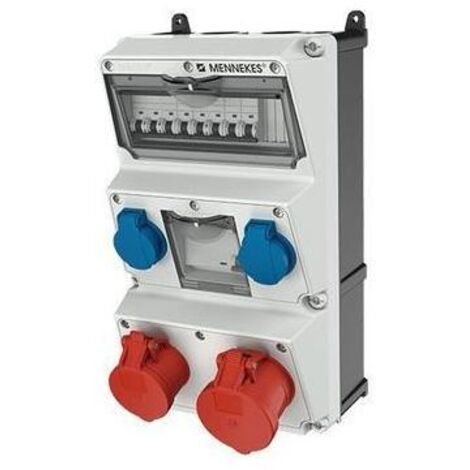

Mennekes Steckdosen-Kombination 930013 AMAXX 2CEE 32A/16A 5P 2xSchuko

Mennekes Steckdosen-Kombination 930013 AMAXX 2CEE 32A/16A 5P 2xSchuko

MENNEKES bietet mit der Steckdosenkombination AMAXX eine anschlussfertig verdrahtete Lösung für die Wandmontage an. Das Gehäuse besteht aus robustem AMAPLAST, ist plombierbar und verfügt über Außen- sowie Innenbefestigung. Die Schutzart IP44 sorgt für einen sicheren Einsatz in verschiedenen Umgebungen.

Technische Merkmale:

• Gehäusemaße: 390 x 225 mm (Höhe x Breite)
• Unterteil schwarz, Oberteil elektrograu RAL 7035
• Seitlich anscharniert mit Doppelgewinde-Deckelschrauben
• Absicherung auf vorziehbarer Tragschiene unter transparenter Betätigungsklappe, nach unten öffnend und abschließbar mittels Vorhängeschloss
• Steckdosen generell mit schräger Steckrichtung

Bestückung und Absicherung:

• 1 CEE-Steckdose 32 A, 400 V, 5-polig (mit LS-Schalter 32 A, 3p C)
• 1 CEE-Steckdose 16 A, 400 V, 5-polig (mit LS-Schalter 16 A, 3p C)
• 2 SCHUKO-Steckdosen® je16 A,230 V,(jeweils mit LS-Schalter16A ,1pC )
• FI-Schutzschalter:40A ,4polig ,0 ,03A

Anschlussmöglichkeiten:

• Je zwei Leitungseinführungen M40 oben/unten (verschlossen)
• Je zwei Leitungseinführungen M20 oben/unten (verschlossen)
• Für eine Leitung bis zu fünfadrig à25mm²

Weitere technische Daten:

• Nach DIN EN61439
  • Vorsicherung max.40A
  • RDF0 ,65
  • InA40A

Die Kombination ermöglicht den Anschluss mehrerer Verbraucher bei nur einer Zuleitung. Durch das kompakte Design werden Montageaufwand und Installationszeit reduziert.

Hersteller: MENNEKES
Artikelbezeichnung: Steckdosenkombination AMAXX Wand IP44
Bestellnummer:930013

Produktspezifikation

• Absicherung: 1 FI 40 A, 4 p, 0,03 A 1 LS 32 A, 3 p, C 1 LS 16 A, 3 p, C 2 LS 16 A, 1 p, C
• Tiefe: 221
• CEE-Steckdose - 16 A: 1x16A5p400V
• CEE-Steckdose - 32 A: 1x32A5p400V
• CEE-Steckdose - 63 A: ohne
• CEE-Steckdose - 125A: ohne
• Schutzkontakt-Steckdosen: 2
• Sonstige Einbauten und/oder Leerplätze: 0
• FI-Schutzschalter: Potentiometer für Befehlsgeräte
• Einspeisung/Anschlussmöglichkeit: 1 Leitung (Stichleitung)
• Handhabung: Wandmontage
• Werkstoff des Gehäuses: Kunststoff
• Schutzart (IP): IP44
• Militärausführung: nein
• Farbe: grau
• Kabellänge: 0
• Fehlerstrom-Typ: A
• Anzahl der Steckdosen Schweizer Norm Typ 13: 0
• Anzahl der Steckdosen Schweizer Norm Typ 15: 0
• Anzahl der Steckdosen Schweizer Norm Typ 23: 0
• Anzahl der Steckdosen Schweizer Norm Typ 25: 0
• Anzahl der Steckdosen Dänische Norm (Erdungsstift): 0
• Kontaktmaterial: CuSn
• Oberflächenbehandlung Kontakte: unbehandelt
• Breite: 225
• CEE 32 A, 5 p, 400 V: 1
• CEE 16 A, 5 p, 400 V: 1
• SCHUKO®: 2
• Vorsicherung max.: 40 A
• InA: 40 A
• RDF: 0,65
• Anschluss / Zuleitung: für 1 Leitung bis 5 x 25 mm²
• Schutzart: IP44
• Gehäusematerial: Kunststoff
• Gewicht: 3340 g
• Höhe: 390 mm
