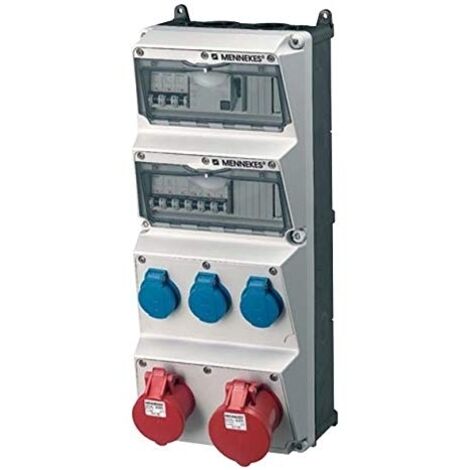

Steckdosenkombination AMAXX von MENNEKES

Die Steckdosenkombination AMAXX von MENNEKES ist anschlussfertig verdrahtet und für die Wandmontage vorgesehen. Das Gehäuse besteht aus robustem AMAPLAST, das Unterteil ist schwarz, das Oberteil elektrograu (RAL 7035). Die Schutzart IP44 sorgt für einen soliden Schutz gegen Spritzwasser und Fremdkörper.

Technische Merkmale:

• Maße des Gehäuses: 520 x 225 mm (Höhe x Breite)
• Plombierbar mit Außen- und Innenbefestigung
• Seitlich anscharniert mit Doppelgewinde-Deckelschrauben
• Absicherung auf vorziehbarer Tragschiene unter transparenter Betätigungsklappe, nach unten öffnend und mittels Vorhängeschloss abschließbar
• Steckdosen generell mit schräger Steckrichtung

Bestückung / Absicherung:

• 1 CEE-Steckdose 32A, 5-polig, 400V inkl. LS-Schalter 32A, dreipolig Typ C
• 1 CEE-Steckdose 16A, 5-polig, 400V inkl. LS-Schalter 16A, dreipolig Typ C
• 3 SCHUKO-Steckdosen je 16A, zweipolig + Erde, jeweils mit eigenem LS-Schalter (16A einpolig Typ C)
• FI-Schutzschalter: Gesamtstrom bis zu max. IFN=0,03 A; Bemessungsstrom bis zu max.63 A vierpolig

Leitungseinführung / Anschlussmöglichkeiten:

• Jeweils zwei M40 oben und unten (verschlossen)
• Jeweils zwei M20 oben und unten (verschlossen)
• Klemme geeignet für zwei Leitungen bis maximal fünfadrige Kabel à je25 mm²

Normen & weitere Angaben:

• Nach DIN EN61439 gefertigt
  • Vorsicherung maximal100 A
  • RDF0,7
  • InA45 A

Das Produkt bietet eine kompakte Lösung durch nur eine Zuleitung sowie weniger Bohrlöcher bei der Montage. Weitere Kombinationen sind im Hauptkatalog von MENNEKES verfügbar.

Artikelbezeichnung:
Steckdosenkombination AMAXX Wand IP44,
CEE32A5P6h/CEE16A5P6h/3xSCHUKO/LS/FI
Bestellnummer:940006

Produktspezifikation

• Absicherung: 1 FI 63 A, 4 p, 0,03 A 1 LS 32 A, 3 p, C 1 LS 16 A, 3 p, C 3 LS 16 A, 1 p, C
• Tiefe: 231
• CEE-Steckdose - 16 A: 1x16A5p400V
• CEE-Steckdose - 32 A: 1x32A5p400V
• CEE-Steckdose - 63 A: ohne
• CEE-Steckdose - 125A: ohne
• Schutzkontakt-Steckdosen: 3
• Sonstige Einbauten und/oder Leerplätze: 0
• FI-Schutzschalter: Potentiometer für Befehlsgeräte
• Einspeisung/Anschlussmöglichkeit: 2 Leitungen (Ringleitung/zum Durchschleifen)
• Handhabung: Wandmontage
• Werkstoff des Gehäuses: Kunststoff
• Schutzart (IP): IP44
• Militärausführung: nein
• Farbe: grau
• Kabellänge: 0
• Fehlerstrom-Typ: A
• Anzahl der Steckdosen Schweizer Norm Typ 13: 0
• Anzahl der Steckdosen Schweizer Norm Typ 15: 0
• Anzahl der Steckdosen Schweizer Norm Typ 23: 0
• Anzahl der Steckdosen Schweizer Norm Typ 25: 0
• Anzahl der Steckdosen Dänische Norm (Erdungsstift): 0
• Kontaktmaterial: CuSn
• Oberflächenbehandlung Kontakte: unbehandelt
• Breite: 225
• CEE 32 A, 5 p, 400 V: 1
• CEE 16 A, 5 p, 400 V: 1
• SCHUKO®: 3
• Vorsicherung max.: 100 A
• InA: 45 A
• RDF: 0,7
• Anschluss / Zuleitung: für 2 Leitungen bis 5 x 25 mm²
• Schutzart: IP44
• Gehäusematerial: Kunststoff
• Gewicht: 7320 g
• Höhe: 520 mm
