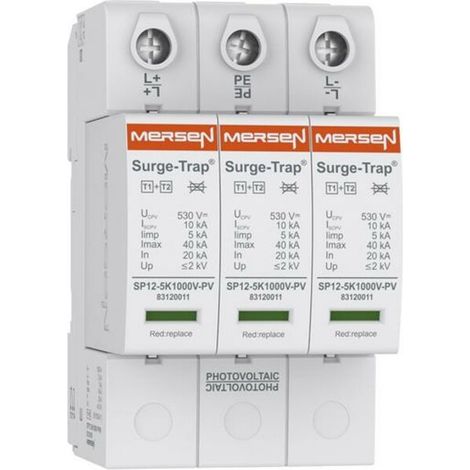

Mersen PV-Ü-ABLEITER T1+2 1000V 3P (STPT12-5K1000V-YPV)

STPT12 5 YPV ist eine Reihe von kombinierten Typ 1+2/ Klasse I+II Geräten für die Ableitung von Blitzströmen (10/350 μs) und dem Schutz vor induzierten Spannungsspitzen, entsprechend den Normen EN/IEC 50539-11 und IEC 61643-31. Mersen setzt hier sein dynamisches und thermisches Trennsystem mit hohem Ausschaltvermögen ein, das für Gleichspannung optimiert wurde. Das bedeutet, dass das System keine Vorsicherung für die Unterbrechung der typischen Kurzschlussströme in PV-Anlagen benötigt. Diese Blitzstrom- und Überspannungsschutzgeräte sind für alle PV-Anwendungen (Solarfarmen und Dachanlagen) verwendbar. Das Produktportfolio enthält spezifische mehrpolige Produkte für Umrichter mit mehreren MPPT.

Technische Details:

Name	Wert
Type	STPT12-5K1000V-YPV
Hersteller Artikelnummer	83120167
Netzform TT	nein
Nennspannung DC	1060 V
Höchste Dauerspannung DC	1000 V
Netzform TN-C-S	nein
Max. Leiterquerschnitt flexibel (feindrähtig)	25 mm²
Prüfklasse Typ 2	nein
Netzform TN-C	nein
Netzform sonstige	nein
Netzform TN-S	nein
Netzform IT	nein
Schutzpegel	4 kV
Netzform DC	ja
Anzahl der Leiter (ohne Erde)	3
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)	35 mm²
Mit Fernmeldekontakt	nein
Schutzart (IP)	IP20
Max. Ableitstoßstrom (8/20)	40 Kilo-Ampere
Signalisierung am Gerät	optisch
Integrierte Vorsicherung	nein
Montageart	Hutschiene TH35
Nennableitstoßstrom (8/20)	20 Kilo-Ampere
Netzform TN	nein
Baugröße	3 TE
Max. PV-Spannung	1060 V
