1/2 Zoll Messing Kugelhahn Innengewinde beidseitig bis 40 bar

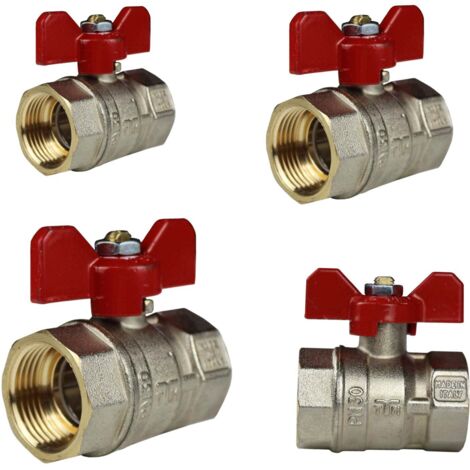

Messing Kugelhahn 1/2 Zoll, beidseitig Innengewinde, roter Flügelgriff

Kugelhahn in 1/2 Zoll mit beidseitigem Innengewinde nach ISO 228 zum Absperren von Heizungs-, Trinkwasser- und Druckluftleitungen. Diese Größe ist für 40 bar Betriebsdruck freigegeben und wird über den roten Aluminium-Flügelgriff bedient.

Anschluss und Einbau

• Beidseitig Innengewinde 1/2 Zoll nach ISO 228, zylindrisch, Abdichtung über Flachdichtung oder Gewindedichtmittel am Übergangsnippel
• Einbaulage beliebig, Betätigung des Flügelgriffs mit 90 Grad Schwenkbereich, Freiraum für den Griff einplanen
• Beim Anziehen am Sechskant des Gehäuses gegenhalten, nicht am Griff, damit Kugel und Schaft nicht verspannt werden
• Vollständig öffnende Bauart, dadurch geringer Druckverlust auch in langen Verteilerstrecken

Technische Daten

• Anschlussgröße 1/2 Zoll Innengewinde, Gewindenorm ISO 228
• Maximaler Betriebsdruck 40 bar, Temperaturbereich -20 °C bis +120 °C
• Gehäuse Messing CW617N nach EN 12165, vernickelt, Kugel CW617N nach EN 12164, verchromt
• Schaft vernickelt, O-Ringe aus NBR, seitliche Dichtungen aus PTFE
• Griff aus Aluminium, rot, Flügelform

Montagehinweise für die Fachkraft

Leitung vor dem Einbau spülen, damit Späne und Schweißperlen die Kugelsitze nicht beschädigen. Der Hahn wird in dieser Größe typischerweise für Heizkörperanbindung, Etagenabsperrung und Trinkwasserverteilung eingesetzt. Nach längerem Stillstand den Hahn ein- bis zweimal jährlich durchschalten, damit die PTFE-Sitze frei bleiben. In Trinkwasserleitungen auf Werkstoffpaarung und fachgerechte Übergänge zu Kupfer oder Edelstahl achten, in Solar- und Kühlkreisen den Temperaturbereich von -20 °C bis +120 °C beachten.

Lieferumfang

1 x environ Messing Kugelhahn 1/2 Zoll mit beidseitigem Innengewinde und rotem Aluminium-Flügelgriff.
