Allgemeine Beschreibung

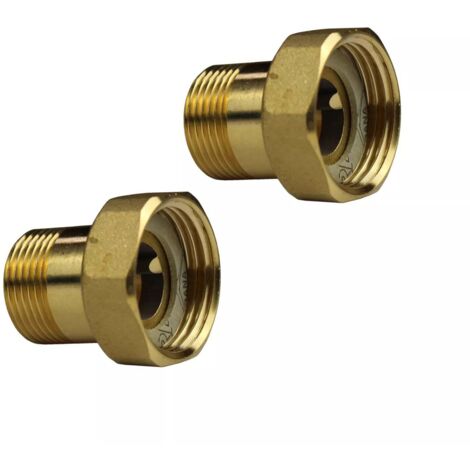

Messing Verschraubungssatz 3/4 Zoll Innengewinde auf 1/2 Zoll Außengewinde, 2 Stück. Dieser Verschraubungssatz ist ideal für lösbare Gewindeverbindungen an Verteilern, Pumpengruppen und Speichern. Die Größe geht von 3/4 Zoll Innengewinde auf 1/2 Zoll Außengewinde, also von DN 20 auf DN 15. Die Abdichtung erfolgt über die mitgelieferten Flachdichtungen an der Planfläche.Technische daten
- Innengewinde: 3/4 Zoll, entspricht DN 20
- Außengewinde: 1/2 Zoll, entspricht DN 15
- Material: Messing
- Dichtung: Flachdichtungen im Satz
- Satzinhalt: 2 Stück
- Medien: Heizungswasser, Solarflüssigkeit, Trinkwasser
Kompatibilität und Zubehör
- Übergang 3/4 Zoll Innengewinde auf 1/2 Zoll Außengewinde, entspricht DN 20 auf DN 15
- Der Übergang von 3/4 Zoll auf 1/2 Zoll ist das gängigste Reduziermaß im Heizkörper- und Sanitärbereich
- Zwei Stück je Satz, üblich ist ein Paar für Vorlauf und Rücklauf
- Die Verschraubung bleibt lösbar, Pumpe, Ventil oder Verteiler sind ohne Trennschnitt tauschbar
- Querschnittssprung beachten, der Übergang auf die kleinere Nennweite erhöht die Strömungsgeschwindigkeit
Installation
- Dichtflächen vor der Montage auf Späne, Grat und alte Dichtungsreste prüfen
- Flachdichtung trocken einlegen, Hanf oder Dichtfaden sind an dieser Stelle nicht nötig und drücken die Dichtung aus der Nut
- Zylindrisches Gewinde nur an der Planfläche abdichten, nicht am Gewindegang
- Mit dem Maulschlüssel am Sechskant anziehen und am Gegenstück kontern, damit sich das Rohr nicht verspannt
- Nach dem Füllen abdrücken und die Verschraubung nach der ersten Aufheizphase nachziehen
Weitere Informationen
- Weitere Größen: 3/4 Zoll Innengewinde auf 1/2 Zoll Außengewinde, 1 Zoll Innengewinde auf 3/4 Zoll Außengewinde, 1 1/4 Zoll Innengewinde auf 1 Zoll Außengewinde
