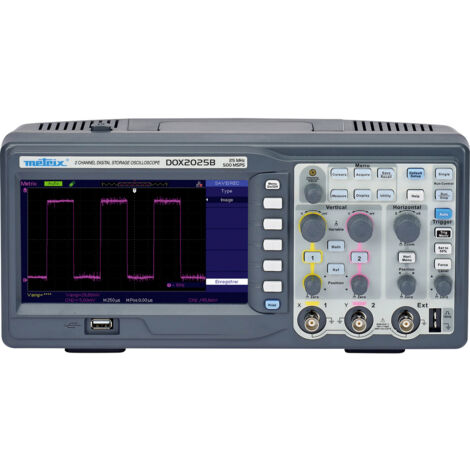

Metrix DOX 2025B Digital-Oszilloskop 20 MHz 2-Kanal 500 MSa/s 32 kpts 8 Bit Digital-Speicher (DSO)

Überblick

Digitales Tisch-Oszilloskop mit 2 Kanälen für Bandbreiten bis 25 MHz und großem Panorama-Farbbildschirm
Maximale Abtastrate von 500 MS/s im Single Shot Modus (1 Kanal) und 50 GS/s bei Wiederholung
12 Messbereiche mit vertikaler Empfindlichkeit von 2 mV/div bis 10 V/div
Gleichzeitig 32 automatische Messungen auf dem Bildschirm und manuelle Cursormessungen
5 MATH-Funktionen (inkl. FFT) zur detaillierten Echtzeit-Analyse auf 2 verschiedenen Anzeigen
Vielzahl erweiterter Funktionen: Digitale Filter, Autokalibrierung, Pass/Fail, ROLL, RECORDER, ...
Mehrere Kommunikations-Schnittstellen für Datenübertragung an PC mit der Software EASYSCOPE

Beschreibung

Die METRIX-Oszilloskop der Reihe DOX 2000B sind sehr einfach zu bedienen und in einem platzsparenden Gehäuse geringer Tiefe, das besonders für Labor-Arbeitsplätze entwickelt wurde, untergebracht.

Der große Bildschirm umfasst in der Vollbild-Darstellung 16 Teilungen in der X-Achse und ist individuell konfigurierbar: normale oder nachleuchtende Anzeige, YT- oder XY-Darstellung, Einstellung der Farben, des Bildschirmrasters, der Helligkeit, des Kontrasts usw. Drehknöpfe und beleuchtete Direkt-Funktionstasten auf der Frontplatte erleichtern die Bedienung.

Mit dem Handgriff lässt sich das Oszilloskop leicht transportieren und die rutschfesten Füße sorgen für stabile Aufstellung auf dem Arbeitstisch.

Hohe Leistung und eine Vielzahl von Erfassungs- und Analyse-Funktionen
Die Signalerfassung und die Signalanalyse erfolgt auf 3 Ebenen, in Echtzeit oder im Zeitäquivalent. Die der Erfassungsspeicher weist eine Tiefe von 32K Punkten auf und über einen USB-Stift kann zusätzlicher Speicherplatz für eine optimale Analyse geschaffen werden. Die Empfindlichkeit beträgt vertikal in 12 Messbereichen von 2 mV/div bis 10 V/div und horizontal von 5 ns/div bis 50 s/div. Es stehen erweitere Funktionen zur Verfügung: einfache MATH-Funktionen + / - / x / ÷ sowie eine FFT-Funktion "in Echtzeit" mit gleichzeitiger Anzeige der Kurven.
Praktische PASS/FAIL-Funktion: OK/NOK-Test anhand einer begrenzenden Hüllkurve.
Die mitgelieferte EASYSCOPE-Software ermöglicht die Bedienung des Geräts, Tests und die Übernahme von Kurven-Dateien und Bildschirm-Kopien

Lieferumfang

1 Euro-Netzkabel + 2 Tastköpfe mit umschaltbarem Teilerverhältnis 1:1 und 1:10 + 1 USB-Kabel Typ A und B + 1 CD-ROM mit PC-Software und Bedienungsanleitung
