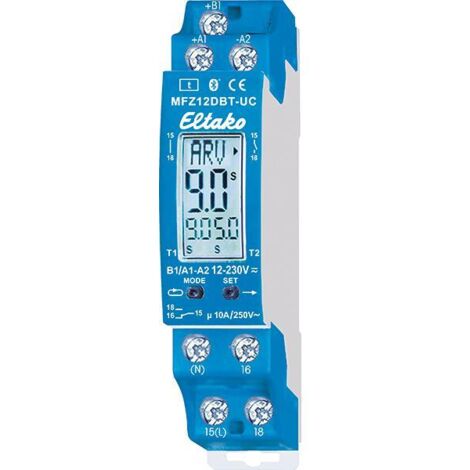

Eltako 23001003 MFZ12DBT-UC Zeitrelais 230 V/AC 1 St. Zeitbereich: 0.1 - 14400 s 1 Wechsler

Beschreibung

Digital einstellbares Multifunktions-Zeitrelais mit Display und Bluetooth mit der Eltako Connect-App. Mit 18 Funktionen. 1 Wechsler potenzialfrei 10A/250V AC und DX, 230V-LED-Lampen bis 200W, Glühlampen 2000W. Mit Displaybeleuchtung. Stand-by-Verlust nur 0,1-0,3 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Mit der patentierten Eltako-Duplex-Technologie (DX) können die normalerweise potenzialfreien Kontakte beim Schalten von 230V-Wechselspannung 50Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N) und L an 15(L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by-Verlust von nur 0,1 Watt. Universal-Steuerspannung 12..230 V UC. Versorgungsspannung wie die Steuerspannung. Sowohl die Funktion als auch die Zeiten werden mit Tastendruck eingegeben und digital auf einem LC-Display angezeigt. Hierzu sind nur zwei Tasten zu bedienen. Bei der Zeiteinstellung lassen sich innerhalb der vorgewählten Zeitrahmen (0,1-9,9 oder 1-99 Sekunden, Minuten oder Stunden) alle Werte eingeben. Die längste Zeit ist 99 Stunden. 600 Zeiteinstellungen sind möglich. Die eingegebene(n) Zeit(en) wird (werden) ständig digital angezeigt. Funktionen: RV = Rückfallverzögerung. AV = Ansprechverzögerung. AV+ = Additive Ansprechverzögerung. TI = Taktgeber mit Impuls beginnend. TP = Taktgeber mit Pause beginnend. IA = Impulsgesteuerte Ansprechverzögerung (z.B. automatischer Türöffner). IF = Impulsformer. EW = Einschaltwischer. AW = Ausschaltwischer. EAW = Einschalt- und Ausschaltwischer. ARV = Ansprech- und Rückfallverzögerung. ARV+ = Additive Ansprech- und Rückfallverzögerung. ES = Stromstoßschalter. SRV = Stromstoßschalter mit Rückfallverzögerung. ESV = Stromstoßschalter mit Rückfallverzögerung und Ausschaltvorwarnung. ER = Relais. ON = Dauer EIN. OFF = Dauer AUS. Bei den Funktionen TI, TP, IA, EAW, ARV und ARV+ kann eine abweichende zweite Zeit eingegeben werden, auch mit anderem Zeitrahmen. Die Einstellung des Zeitrelais erfolgt entweder über Bluetooth mit der App oder mit den Tasten MODE und SET. Durch das 1. Drücken von MODE bzw. SET schaltet sich die Displaybeleuchtung ein. 20 Sekunden nach der letzten MODE- bzw. SET-Betätigung springt das Programm automatisch in die Normal­anzeige zurück und die Displaybeleuchtung wird ausgeschaltet. Schaltuhr mit der App verbinden: SET drücken, im Display erscheint BLE (Bluetooth) und die ID der Schaltuhr. Nun kann die Verbindung mit der App hergestellt werden (Auslieferzustand PIN 123123). QR-Code auf der Bedienungsanleitung scannen, die App führt durch den Anlernvorgang. Nach­dem die Verbindung zur App hergestellt wurde, erscheint BLE+ im Display. Die Tasten MODE und SET sind nun gesperrt. Nach 20 Minuten ohne Interaktion mit der Schaltuhr wird die Verbindung automatisch getrennt. PIN ändern: Der PIN für die Bluetooth-Verbindung kann in der App, unter dem Eintrag Geräte-PIN, geändert werden. Bluetooth-Reset (evtl. geänderten PIN löschen): Die Verbindung zur App muss getrennt sein. MODE und SET gleichzeitig 2 Sekunden drücken, RES blinkt im Display. Nun SET 2 Sekunden drücken, es erscheint bLE im Display. Wird mit MODE bestätigt, wird der BLE-Reset ausgeführt, der PIN gelöscht und der Auslieferzustand hergestellt. Zeitralais mit den Tasten MODE und SET einstellen: Durch Drücken der Taste MODE wird das LCD-Element gewählt, welches geändert werden soll. Das jeweils im Zugriff befindliche Element blinkt. Durch Drücken der Taste SET wird das im Zugriff befindliche Element geändert. Dies kann die Funktion, der Zeitrahmen, die Zeit T1 oder die Zeit T2 (nur bei TI, TP, IA, EAW, ARV und ARV+) sein. Jede Eingabe wird mit der Taste MODE beendet. Nach der Zeiteinstellung mit MODE blinkt kein Element mehr – das Zeitrelais ist betriebsbereit.
