Micro-USB-Zeitrelaismodul

Micro-USB-Zeitschaltmodul

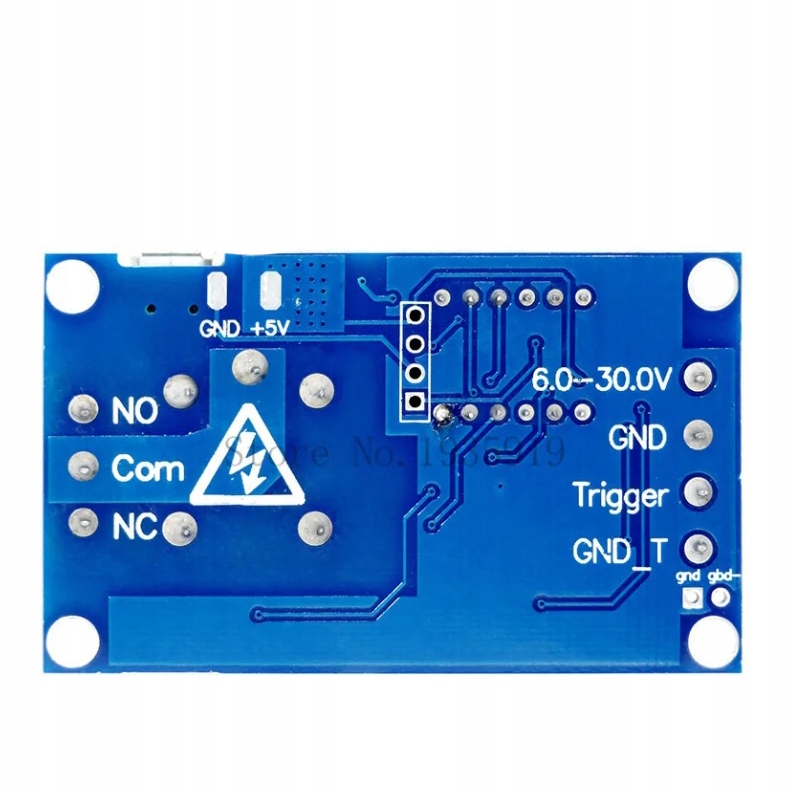

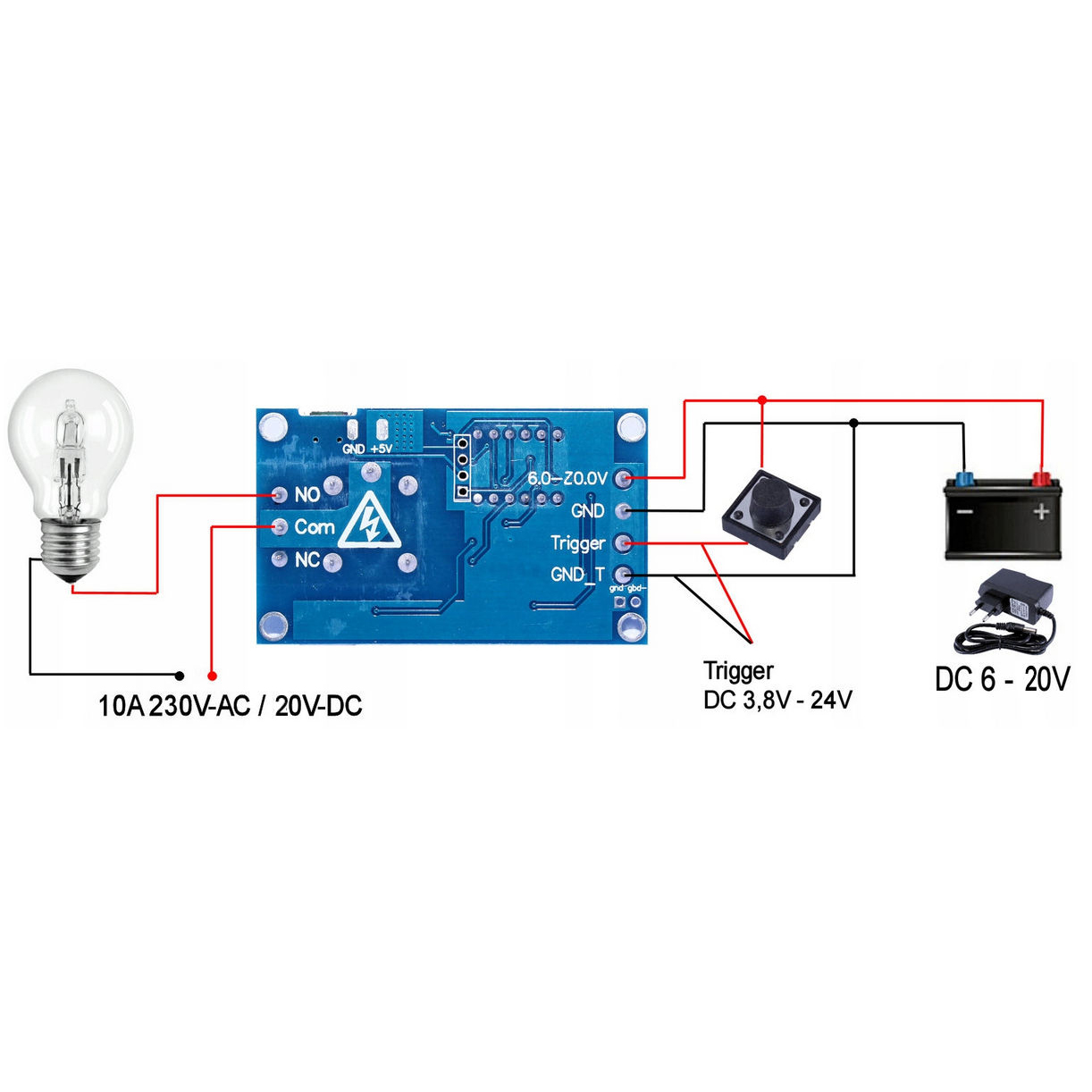

✅ Stromversorgung: 6 V – 20 V oder Micro-USB 5,0 V (für Spannungen über 20 V muss ein Abwärtswandler, z. B. LM2596, verwendet und die Spannung auf 8–10 V eingestellt werden)

✅ Trigger: 3,8 V – 20 V

✅ Zeitbereich: 0–999 Minuten

✅ Betriebstemperatur: -40 °C bis 85 °C

✅ Abmessungen: 62 mm x 38 mm x 19 mm

✅ Relais: 10 A , 230 V AC / 30 V DC

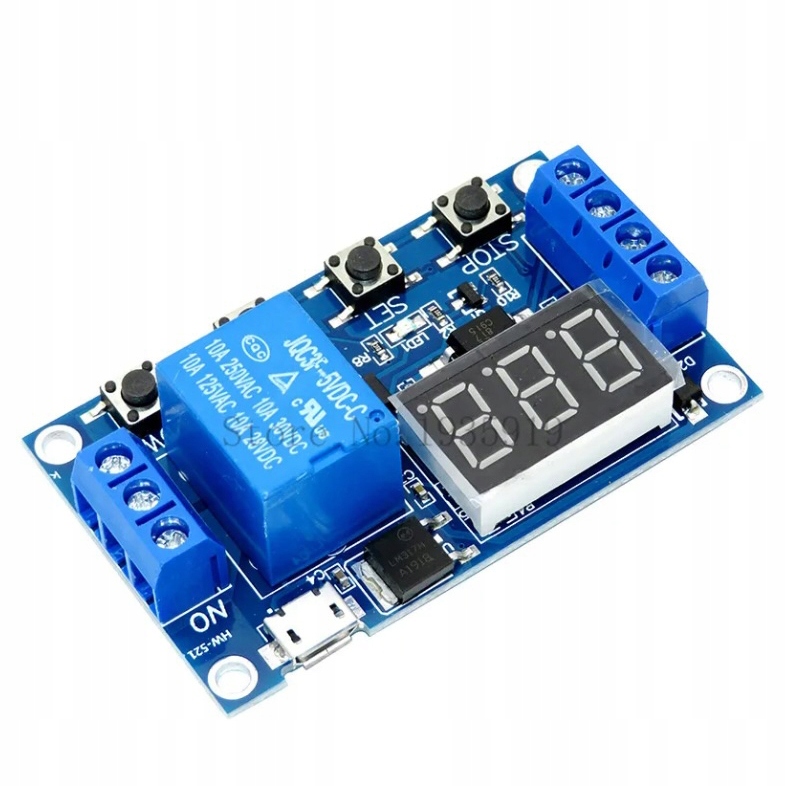

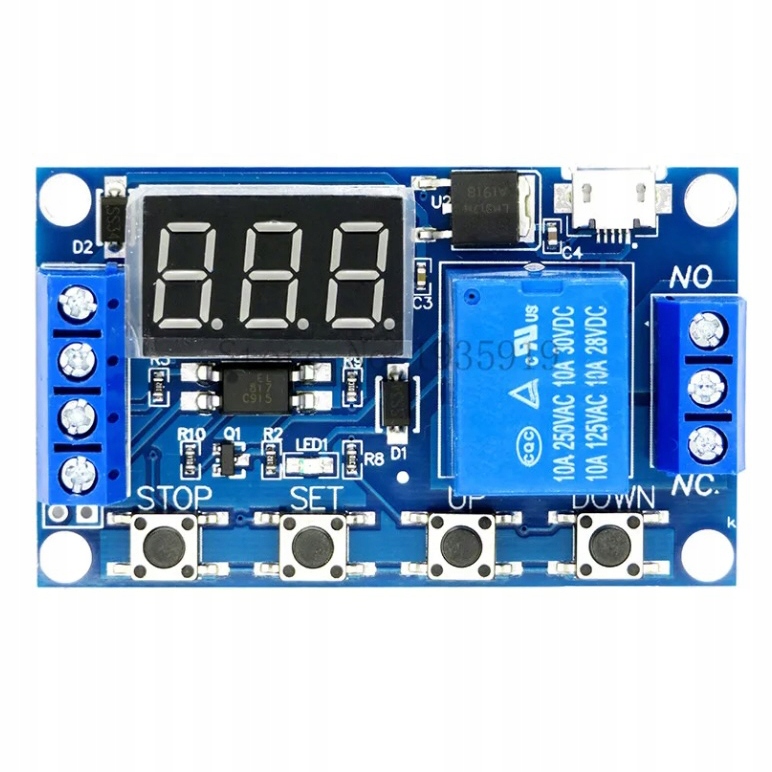

✅ Tasten:

• STOP: Relais ein-/ausschalten (Countdown läuft – Relais ausgeschaltet)
• SET (langes Drücken): Auswahl der Funktion und Wechsel zu den Attributen
• SET (kurzer Druck): Anzeige der Funktionsattribute

✅ Programmiervorgang:

1. Drücke die STOP-Taste und wähle die Option ON.
2. Warten Sie, bis auf dem Display 000 erscheint.
3. SET lange drücken -> Programm mit den Tasten UP / DOWN auswählen.
4. Drücken Sie kurz SET -> Blinkendes OP auf dem Display -> 000 -> Geben Sie die Dauer des Attributs mit den Tasten UP / DOWN ein.
5. Wählen Sie mit der STOP-Taste die Zeiteinheit aus:

   000 -> Sekunde

   00.0 -> Zehntelsekunde (z. B. 05.5 = 5,5 Sekunden)

   0.0.0 -> Minute (z. B. 0.0.1 = 1 Minute)

6. SET lange drücken -> Sobald die Programmnummer, z. B. P1.1, nicht mehr blinkt, ist der Vorgang abgeschlossen.

✅ Programmbeschreibung:

• P1.1: Nach dem Auslösen des Triggersignals wird das Relais eingeschaltet und die in OP eingestellte Zeit heruntergezählt, woraufhin das Relais ausgeschaltet wird.
• P1.2: Wie oben, jedoch bewirkt das Anlegen des Triggersignals während des Countdowns einen Countdown ab 0.
• P1.3: Wie oben, jedoch bewirkt das Anlegen des Triggersignals während des Countdowns das Ausschalten des Relais und das Zurücksetzen des Countdowns.
• P-2: Nach dem Anlegen des Triggersignals läuft die CL-Zeit ab, anschließend wird das Relais eingeschaltet und die OP-Zeit läuft ab, woraufhin das Relais ausgeschaltet wird.
• P3.1: Nach Anlegen des Triggersignals wird das Relais eingeschaltet und OP heruntergezählt, das Relais ausgeschaltet und CL heruntergezählt; der Zyklus wird eine bestimmte Anzahl von Malen wiederholt (LOP = Endlosschleife); das Anlegen des Triggersignals während des Countdowns schaltet das Relais aus und setzt den Countdown zurück.
• P3.2: Nach dem Anschließen der Stromversorgung automatisches Einschalten des Relais und Countdown OP, Ausschalten des Relais und Countdown CL, Zyklus wird eine bestimmte Anzahl von Malen wiederholt (LOP = Endlosschleife).
• P-4: Nach Anlegen des Triggers wird das Relais eingeschaltet, der OP-Countdown beginnt nach Wegfall des Triggers, das Anlegen des Triggers während des Countdowns setzt den Zähler zurück.

✅ Funktion 3.2: Ermöglicht den Betrieb des Moduls ohne Trigger. Sobald das Zeitmodul über den 5-V-Micro-USB-Anschluss oder den 6-V- bis 20-V-Anschluss mit Strom versorgt wird, beginnt das Modul automatisch mit dem Countdown, ohne dass ein Startimpuls erforderlich ist. Diese Funktion ermöglicht eine unbegrenzte oder festgelegte Anzahl von Relaiszyklen.
