Mikrowinkel-Präzisionswinkel mit verstellbarem V-Block, gehärteter, vernickelter Werkzeugstahl, 75 x 36 x 24 mm, + Zubehör, für Dreh-, Fräs- und Holzbearbeitungsmaschinen

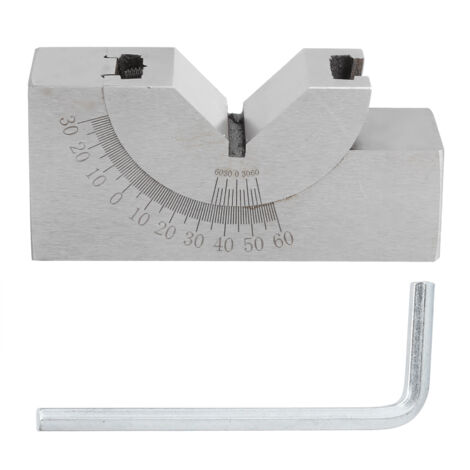

Mikrowinkel-Präzisionswinkel mit verstellbarem V-Block

Allgemeine Beschreibung

Dieser Präzisionswinkel mit verstellbarem V-Block ist ein unverzichtbares Werkzeug für Fräs-, Dreh- und professionelle Holzbearbeitung. Gefertigt aus hochwertigem, vernickeltem Werkzeugstahl, bietet er höchste Präzision (±0,01 mm) und außergewöhnliche Langlebigkeit. Die eingravierten Skalen bleiben klar und dauerhaft. Ideal zum Positionieren von Werkzeugen, Anzeichnen von Linien oder Spannen von Werkstücken, um Winkel, Fasen oder Schrägbohrungen mit maximaler Effizienz herzustellen.

Technische Spezifikationen

• Typ: Mikrowinkel-Vierkant (Messgerät)
• Material: Vernickelter Werkzeugstahl, gehärtete Oberfläche
• Produktabmessungen: ≈ 75 x 36 x 24 mm
• Abmessungen des Verstellers: ≈ 22 x 66 x 4 mm
• Gewicht: ≈ 438 g
• Messgenauigkeit: ±0,01 mm
• Teilungen: Hauptskala 1°, Nonius 10'
• Inhalt: 1 Mikrowinkelmesser, 1 Versteller

Installation

Die Installation erfolgt sofort. Das Produkt wird komplett und betriebsbereit geliefert. Dank seiner robusten Bauweise und der vormontierten Komponenten ist eine schnelle Inbetriebnahme ohne zusätzliches Werkzeug möglich.

Verwendung

So verwenden Sie dieses verstellbare Präzisionswinkelmaß:

1. Lösen Sie die Schraube, verschieben Sie den V-Block und drehen Sie ihn auf der Basisschiene, um den gewünschten Winkel zu erreichen.2. Lesen Sie den Winkel mithilfe des Noniusprinzips ab. Die Nonius-„0“-Linie ist mit der Hauptskalen-„0“-Linie ausgerichtet = Messfläche A parallel zur Bezugsfläche, Fläche B senkrecht dazu.3. Ablesen von Grad (°) und Minuten (′) anhand der Position des Nonius (ähnlich einem Messschieber).4. Nach der Justierung die Schraube festziehen, um den V-Block dauerhaft an der Basis zu befestigen.Es wird häufig zum Bohren, Fräsen und Einrichten von Fräsmaschinen, Hobelmaschinen und anderen Maschinen verwendet und ermöglicht so Zeitersparnis und eine unübertroffene Präzision bei der Herstellung komplexer Winkel.

Weitere Informationen

Wichtigste technische Indikatoren:

– Wenn Fläche A parallel zur Basis und Fläche B senkrecht dazu verläuft, beträgt die Fehlausrichtung der „0“-Linien >3′ und die Nichtübereinstimmung der beiden 11°-Linien an den Endpunkten ≤5′.

Nach dem Anziehen und Ausrichten der „0“-Linien beträgt die Parallelität von A und die Rechtwinkligkeit von B zur Referenz ≤ 0,01 mm.

– Anzeigefehler im stationären Zustand ≤ ±10′.

Ein professionelles und hocheffizientes Werkzeug für all Ihre Bearbeitungs- und Holzbearbeitungsprojekte.
