Mini 5V DC-DC Boost-Modul, Kompakter Aufwärtsspannungswandler

Willkommen in unserem Shop! Entdecken Sie unser DC/DC-Aufwärtswandlermodul – ein brandneues, hochwertiges Produkt für Ihre Elektronikprojekte. Dieses kompakte Modul arbeitet mit einer Frequenz von 1 MHz und bietet einen außergewöhnlichen Wirkungsgrad von bis zu 95 % (typischer Betriebsbereich: 76 % bis 93 %). Dank seiner extrem kleinen Abmessungen von nur 13 mm Länge, 11 mm Breite und 5,2 mm Höhe sowie seines geringen Gewichts von ca. 2 Gramm ist es äußerst praktisch und einfach zu integrieren. Ideal für eine Vielzahl von Anwendungen, eignet es sich perfekt für batteriebetriebene Geräte, Multimeter, kleine Motoren, Kameras, elektrisches Spielzeug, Modellflugzeuge, LED-Beleuchtung und Elektronik-Bausätze. Technische Daten: Ausgangsspannung: Wählbar: 3,7 V, 5 V oder 12 V (±3 %). Wirkungsgrad: Bis zu 94 % (typischerweise 84 %–91 %). Ruhestrom: 0,19 mA. Betriebstemperaturbereich: -40 °C bis +85 °C. Lagertemperaturbereich: -65 °C bis +150 °C.

Integrierte Schutzfunktionen: Überstromschutz (OCP), Überspannungsschutz (OVP), Kurzschlussschutz (SCP) und Überhitzungsschutz (OTP).

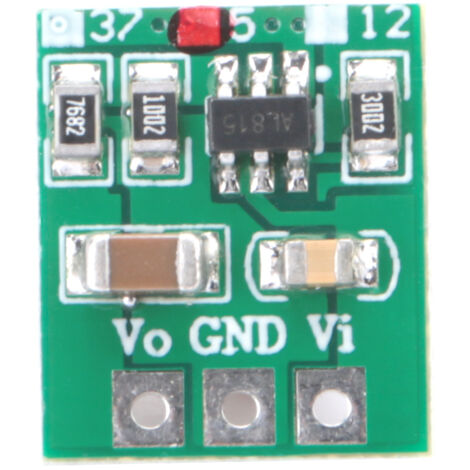

Pinbelegung:

Vi: Positiver Eingang (+)

GND: Gemeinsame Masse für Ein- und Ausgang (-)

Vo: Positiver Ausgang (+)

Ausgangskonfigurationen:

3,7-V-Ausgang: Eingangsspannung: 2,6–3,6 V DC. Maximaler Ausgang: 3,7 V / 1200 mA.

5-V-Ausgang: Eingangsspannung: 2,6–4,5 V DC.

Maximale Ausgangsleistung: 5 V / 1200 mA.

12-V-Ausgang: Eingangsspannung: 2,6–6 V DC.

Maximale Ausgangsleistung: 12 V / 500 mA.

Sie erhalten 1 DC/DC-Aufwärtswandlermodul.

Dieses Modul ist ein DC/DC-Spannungswandler. Für einen optimalen und sicheren Betrieb überschreiten Sie bitte nicht die angegebene maximale Eingangsspannung, nutzen Sie die Ausgangsleistung nicht über längere Zeiträume über der maximalen Last und stellen Sie sicher, dass die Eingangsleistung höher ist als die benötigte Ausgangsleistung.
