Allgemeine Beschreibung

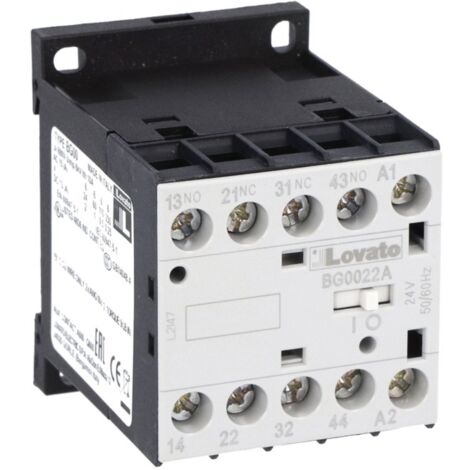

Der Lovato Mini-Schützspule AC-24V ist ein kompakter Hilfsschütz mit einer Nennspannung von 24V, der für den Einsatz in verschiedenen Anwendungen geeignet ist. Er bietet eine hohe Zuverlässigkeit und ist für den Betrieb in einer Vielzahl von Umgebungen konzipiert.Technische daten
- Bemessungsisolationsspannung Ui: 690V
- Bemessungs-Stoßspannung Uimp: 6kV
- Anzahl der Pole: 4
- Betriebsfrequenz: 25 - 400 Hz
- Thermischer Strom Ith: 10A
- Absicherung: gG (IEC) 16A
- Maximale Anzahl von Drähten: 2
- Leiterquerschnitt AWG/Kcmil max: 12
- Schutzart der Einspeiseklemmen: IP20
- Verlustleistung bei 20°C, 50 Hz: 0.9W
- Maximale Taktfrequenz: 3600 Zyklen/h
- Betriebstemperatur: -50 bis +70°C
- Lagertemperatur: -60 bis +80°C
- Maximale Höhe: 3000m
- Verschmutzungsgrad: 3
Installation
- Schraubbefestigung
- Geeignet für 35mm DIN-Schiene
Weitere Informationen
- Betriebslage: normale vertikale Ebene - Zulässige ±30°
