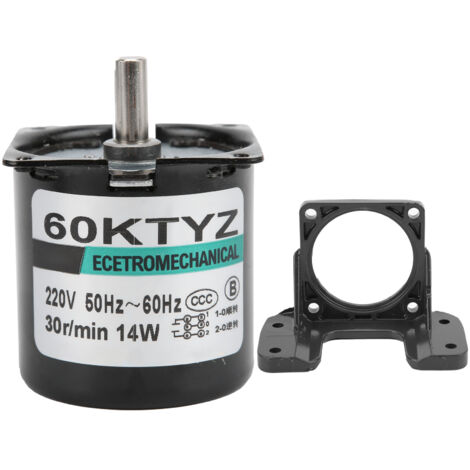

Miniatur-Synchronmotor 220 V Wechselstrom – 30 Umdrehungen pro Minute – Permanentmagnet

Willkommen in unserem Shop! Dieser Mikromotor ist ein Permanentmagnet-Wechselstrom-Synchronmotor, der für erhöhte Betriebssicherheit entwickelt wurde. Er verfügt über ein Ganzmetallgetriebe, das für kompakte Abmessungen, hohes Drehmoment und einen stabilen, leisen Lauf sorgt. Ausgestattet mit einer Kupferwicklung und einem Verzögerungswiderstand bietet er optimierte Leitfähigkeit und erhöhtes Drehmoment. Dank seiner hochwertigen Magnete liefert er überragende Arbeitseffizienz und minimale dynamische Verluste. Dieser Motor findet breite Anwendung in verschiedenen CNC-Werkzeugmaschinen, der Zerspanung, der Elektronikfertigung und vielen anderen Bereichen im privaten und industriellen Bereich. Artikeltyp: Mini-Motor Modell: XD-60KTYZ + Halterung Material: Kupfer Abmessungen der Abtriebswelle: ca. 7 x 19 mm Schutzart: IP20 Isolationswiderstand: Nach Nennbetrieb unter normalen Temperatur- und Feuchtigkeitsbedingungen beträgt der Isolationswiderstand, gemessen zwischen Spule und Motorgehäuse mit einem DC-500-V-Ohmmeter, maximal 20 MΩ. Durchschlagsfestigkeit: Nach dem Nennbetrieb unter normalen Bedingungen verursacht das Anlegen einer Spannung von 1800 V bei 50/60 Hz zwischen Spule und Gehäuse für eine Sekunde keine Anomalie.

Temperaturanstieg: Mit installiertem Getriebe oder gleichwertigem Kühlkörper und unter Nennbetriebsbedingungen ist der mittels Widerstandsmessung ermittelte Temperaturanstieg der Spule normal und liegt zwischen 75 und 80 °C.

Isolationsklasse: Klasse E (130 °C)

Betriebstemperatur: Motor: -10 °C bis +40 °C (nicht vereist)

Betriebsfeuchtigkeit: Maximal 85 % (nicht kondensierend)

Drehrichtung: Ja

Drehzahlregelung: Nein

Technische Daten (Spannung / Drehzahl / Normales Drehmoment / Maximales Drehmoment):

- AC220 V: 20 U/min -> 12 kgf·cm (Dauerbetrieb) / 17 kgf·cm (intermittierend)

- AC220V: 30 U/min -> 5 kgf·cm (kontinuierlich) / 10 kgf·cm (intermittierend)

- AC220V: 50 U/min -> 2,5 kgf·cm (kontinuierlich) / 5 kgf·cm (intermittierend)

- AC220V: 80 U/min -> 1,7 kgf·cm (kontinuierlich) / 3 kgf·cm (intermittierend)

- AC110V: 20 U/min -> 12 kgf·cm (kontinuierlich) / 17 kgf·cm (intermittierend)

- AC110V: 30 U/min -> 5 kgf·cm (kontinuierlich) / 10 kgf·cm (intermittierend)

- AC110V: 50 U/min -> 2,5 kgf·cm (Dauerbetrieb) / 5 kgf·cm (intermittierend)

- AC110V: 80 U/min -> 1,7 kgf·cm (Dauerbetrieb) / 3 kgf·cm (intermittierend)

Leistung: 14 W für alle Konfigurationen.

Lieferumfang:

1 x Mini-Motor

1 x Halterung
