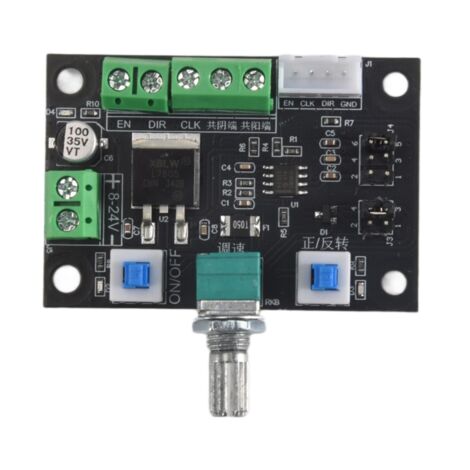

MKS OSC V1.0 Schrittmotorantrieb Einfache Steuerung Puls PWM Signalgenerator Geschwindigkeitsregelung 8-24V

Dieses ist ein Impulserzeugungsmodul und liefert als Signal einen Stepper-Treiber. Um den Schrittmotor anzusteuern, muss dieser mit einem Treiber ausgestattet sein.
Dieser einfache Controller + Schrittmotor + Schrittmotor + Gleichstromversorgung kann eine einfache Steuerungsplattform bilden. (Nur der Controller ist im Lieferumfang enthalten.)
Der Controller verfügt über insgesamt 3 Arten von Frequenzsignalen: hoch 5,4k-160kHz, mittel 540-16,6kHz und niedrig 80-2,4kHz, die mit einem Jumper ausgewählt werden können.
Es kann ein Impulssignal und ein PWM-Signal erzeugen und kann per Jumper ausgewählt werden.
Frequenzmessung: Sie können PUL und gemeinsame Kathode (oder gemeinsame Anode) an Anschlüssen messen.

Leistungsaufnahme: 8-24 V
Frequenzsignale: 5,4 k-160 kHz, 540-16,6 kHz, 80-2,4 kHz
Farbe schwarz
Material: Leiterplatte

Packungsinhalt:
1 x Controller

Nur der oben genannte Paketinhalt, andere Produkte sind nicht enthalten.
Hinweis: Wegen der Lichtstrahlung und Bildschirme könnte der Farbeton in den Fotos sowie des tatsächlichen Produkts etwas unterschiedlich sein. Der erlaubte Messfehler ist +/- 1-3 cm.
