Allgemeine Beschreibung

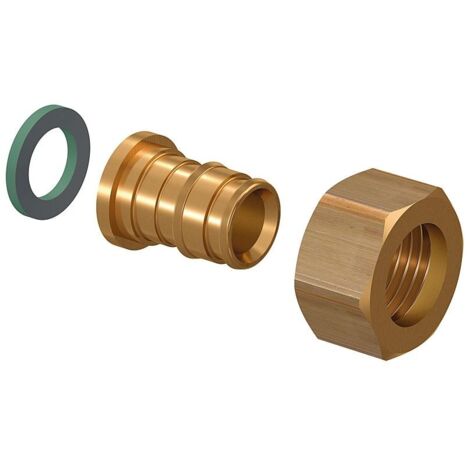

Die Uponor Q und E Verschraubung flachdichtend PL, 25mm x G 1" SN ist eine lösbare Verschraubung aus korrosionsbeständigem Messing, die für den Anschluss an Armaturen, Filter und Absperrventile geeignet ist. Diese 3-teilige gerade Ausführung ermöglicht eine einfache Installation und ist für den Einsatz in Trinkwasser- und Heizungsanwendungen konzipiert.Technische daten
- Material: Messing
- Gewinde: nach DIN EN ISO 228-1
- Max. zulässige Dauerbetriebstemperatur: 70 °C
- Max. Dauerbetriebsdruck: 10 bar
- Max. Störfalltemperatur: 95 °C für max. 100 Std.
- Max. Betriebstemperatur für Heizung: 90 °C
- Max. Arbeitsdruck bei 20 °C: 10 bar
- Länge: 44 mm
- Rohraußendurchmesser Anschluss 1: 25 mm
- Nenndurchmesser Anschluss 1: DN 20
- Nenndurchmesser Anschluss 2: 1 Zoll (25 mm)
Kompatibilität und Zubehör
- Q&E Fittings und Sicherungsringe für Uponor PE-Xa Rohre
- Q&E Sicherungsringe müssen separat bestellt werden
Installation
Die Installation erfolgt durch das Anbringen der Klemmring- und Überwurfmutteranschlüsse. Achten Sie darauf, dass die Gewinde nach DIN EN ISO 228-1 korrekt verbunden sind.Anwendung
- Einsatzbereich für Trinkwasser: Max. zulässige Dauerbetriebstemperatur von 0 °C bis 70 °C
- Einsatzbereich für Heizung: Anwendungsklasse 4 und 5 / 6 bar, Berechnungstemperatur: 80 °C
Weitere Informationen
- DVGW-Siegel für Wasser: ja
- KIWA-Prüfsiegel: ja
- Gastec QA Prüfung: nein
