Monopolares HF-Modul – Einfacher integrierter Schaltkreis für Hochfrequenz-Transceiver 0,1–500 MHz
Das könnte Sie auch interessieren
Mit ähnlichen Produkten vergleichen
Produktinformationen
Beschreibung
Willkommen in unserem Shop!

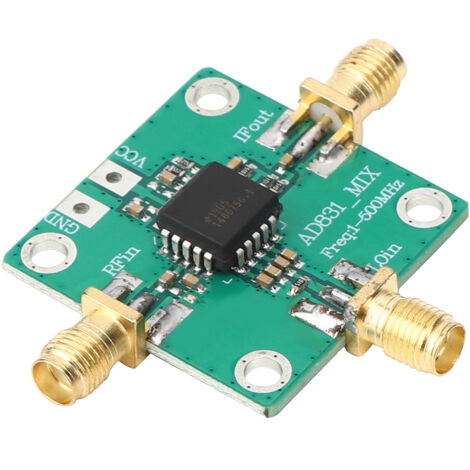

Wir präsentieren Ihnen unser AD831 HF-Modul, einen leistungsstarken monolithischen Mischer für ein breites Spektrum anspruchsvoller Anwendungen. Dieser integrierte Schaltkreis bietet geringe Verzerrungen und einen hohen Dynamikbereich und eignet sich daher ideal für die HF-ZF-Downlink-Demodulation in Hochfrequenz- und UHF-Empfängern. Er ist auch hervorragend als zweiter Mischer in digitalen Mobilfunk-Basisstationen für die DC-zu-Basisband-Wandlung, Quadraturmodulation und -demodulation sowie die Dopplerverschiebungsdetektion in der Ultraschallbildgebung geeignet.
Der AD831 zeichnet sich durch seinen hohen Intermodulations-Intercept-Punkt dritter Ordnung (IP3) von +24 dBm aus, der mit einer lokalen Oszillator-Leistungsaufnahme von nur -10 dBm erreicht wird. Diese Effizienz macht einen leistungsstarken lokalen Oszillator überflüssig und beseitigt somit die damit verbundenen Probleme der Abschirmung und Isolation.
Das Modul ist für eine einfache Integration und den Betrieb mit einer einzigen Stromversorgung ausgelegt und arbeitet mit einer Gleichspannung von 9 bis 11 V. Die HF-, ZF- und Lokaloszillatoreingänge sind zur einfacheren Bedienung durch integrierte Kondensatoren gleichstromisoliert. Das Gerät verarbeitet HF- und Lokaloszillator-Eingangssignale bis zu 500 MHz. Der ZF-Ausgang liefert eine unsymmetrische Spannung mit einer Bandbreite von 250 MHz. Die Verstärkung lässt sich einfach über einen externen Widerstand einstellen. Der integrierte Ausgangsverstärker weist geringe Gleichspannungsanteile auf und eignet sich daher für gleichstromgekoppelte Anwendungen. Bei guter Quellimpedanz beträgt das Einseitenband-Rauschmaß (SSB) 10,3 dB bei 70 MHz.Technische Details:
Artikeltyp: HF-Modul
Modell: AD831
HF-Eingangsbereich: 0,1 bis 500 MHz
HF-Eingangs-Kompressionspunkt (1 dB): +10 dBm
Eingangsbereich des Lokaloszillators: 0,1 bis 500 MHz
Eingangspegel des Lokaloszillators: -10 dBm
ZF-Ausgangsbereich: 0,1 bis 200 MHz
Versorgungsspannung: 9–11 V DC (Einzelversorgung)
Lieferumfang: 1 x AD831 HF-Modul.
Eigenschaften
- MarkeMIXHOME
- Gewicht100 g
- MaterialKunststoff
- ManoMano Art.-NrME210923601
- MMID837081748029
