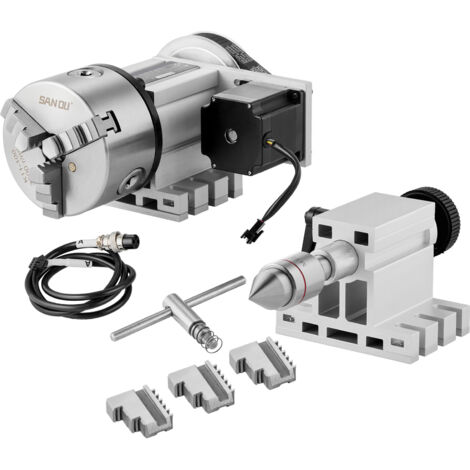

Mophorn Teilkopf, CNC-Fräsen – 100 mm 3-Backenfutter, 4. Achse, 65 mm Spitzenhöhe, MT2 Reitstock, 6:1 Übersetzungsverhältnis, universelles Gravurzubehör

Mophorn Teilkopf

Unübertroffene Genauigkeit und Effizienz

Dieser Teilkopf zeichnet sich durch die 4. Achse der CNC-Rotationsachse, ein 6:1-Untersetzungsverhältnis und einen Nema23-2-Phasen-Schrittmotor aus. Er bietet beispiellose Präzision über einen weiten Bereich von Indexierwinkeln. Das K11-100MM 3-Backenfutter steigert die Effizienz und macht komplexe Projekte mühelos.

• CNC-Achsen

• Präzision

• Schrittmotoren,

• 3-Backenfutter

• Effizienz

Wesentliche Merkmale

• Präzisionsbearbeitung mit 6:1-Untersetzung: Der Teilkopf hat eine Untersetzung von 6:1, was eine präzise Positionierung der Werkstücke und eine bessere Bearbeitungsgenauigkeit ermöglicht. Außerdem wird die Motordrehzahl gesenkt, um einen reibungsloseren Betrieb und weniger Lärm zu gewährleisten.

• Langlebige Konstruktion für lange Lebensdauer: Der Teilkopf besteht aus einer Aluminiumlegierung 6061 mit eloxierter Oberfläche und bietet hervorragende Verschleiß- und Korrosionsbeständigkeit zum Schutz der inneren Komponenten.

• Robustes 3-Backen-Futter für sicheres Spannen: Das 3-Backen-Futter K11-100MM bietet eine starke Spannkraft. Es wird mit Innen- und Außenbacken geliefert, die für eine große Bandbreite an Werkstückdurchmessern geeignet sind und eine präzise Positionierung während der Bearbeitung gewährleisten.

• Hochleistungs-Schrittmotor: Ausgestattet mit einem 2-Phasen-Schrittmotor Nema23 bietet er eine präzise Positionskontrolle und eine langlebige Innenstruktur für einen zuverlässigen Langzeitbetrieb.

• Vielseitige 4. Achse für komplexe Aufgaben: Die CNC-Rotationsachse ermöglicht das Schnitzen in mehreren Winkeln und Positionen und die Handhabung komplexer Teile mit Kurven. Es verfügt über ein 100-mm-Dreibackenfutter und eine Spitzenhöhe von 65 mm für präzise und einfache Verarbeitung.

Reitstockpräzision

Der Reitstock mit MT2-Kegel und einem Verfahrbereich von 0 bis 1,6"/40 mm gewährleistet eine präzise Positionierung für hochpräzise Anwendungen und steigert die Bearbeitungsqualität.

Genauigkeitsverbesserung

Verbessern Sie Ihre CNC-Bearbeitung mit einem rotierenden Teilkopf mit 4. Achse und Indexierung. Er verfügt über ein K11-100MM Dreibackenfutter und ein 20-mm-Durchgangsloch für verbesserte Effizienz.

Einfacher Backenwechsel

Der Teilkopf hat 3 innere und 3 äußere Backen. Der Backenwechsel ist mit dem mitgelieferten T-Schlüssel für festen Halt und hochpräzise Bearbeitung ganz einfach..

Bearbeitungsflexibilität

Das Hohlwellendesign bietet einen inneren Durchgang, wodurch die Bearbeitung komplexer Formen flexibler und präziser wird.

Nahtlose Installation

Wir verwenden Industriestandardverbindungen und eine einfache Spannfutterbefestigung für eine nahtlose Einrichtung. Das robuste Flanschdesign hält lange ohne Modifizierung Ihrer Maschine.

Umfangreiches Zubehör

Zusammen mit dem Zubehör wird ein zusätzliches Signalkabel mitgeliefert. Verbinden Sie es zwischen dem Teilkopf und dem Steuersystem für eine präzise Rotationssteuerung und höhere Genauigkeit.

Spezifikationen

• Übersetzungsverhältnis: 6:1

• Spannung: DC 3,75 V, 2,5 A

• Artikelmodellnummer: BS4-KP100-57

• Spitzenhöhe: 2,6""/65 mm

• Nettogewicht: 17,6 lbs /8 kg

• Futtertyp: K11-100mm Dreibackenfutter

• Spanndurchmesser des Futters: 0,08-1,18"/2-30 mm (Innenbacke), 1,18-3,15"/30-80 mm (Außenbacke)

Paket Inhalt

• 3 x Kartenplatten-Anti-Krallen

• 1 x Teilkopf (mit Futter)

• 1 x CNC-Steuerkabel

• 1 x T-Schlüssel

• 1 x Reitstock

• 1 x Benutzerhandbuch

• 1 x MT2 Drehhülse
