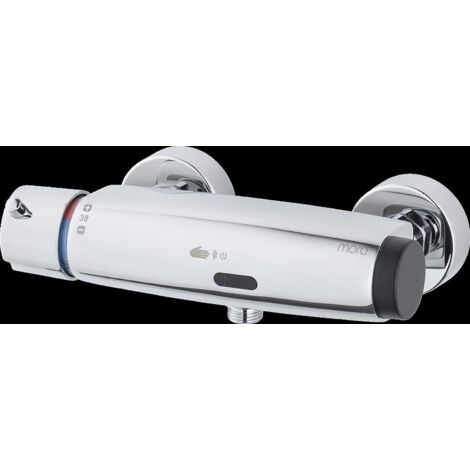

MORA tronic WMS, Duschthermostat Batteriebetrieb Chrom

~~928,20€~~

Ähnliches Produkt geliefert von

GROHE BauLoop Einhand-Waschtischmischer GrÃ¶ÃŸe S 23335000

75,51 €

660

Verkauft von haustechnikpartner24

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Der MORA tronic WMS Duschthermostat ist ein batteriebetriebenes, modernes System, das eine komfortable und sichere Nutzung von Duscharmaturen ermöglicht. Mit einer Vielzahl von Funktionen, darunter eine digitale Heißwassersperre und Legionellenschutz, bietet dieses Produkt eine optimale Lösung für öffentliche und private Einrichtungen. Die einfache Programmierung über PC oder Tablet macht die Handhabung besonders benutzerfreundlich.

Technische daten

Thermostatfunktion mit Temperaturwähler

Sicherheitsbegrenzung bei 42°C

Maximaltemperatur einstellbar

Schutzart Sensor: IP67

Geringer Stromverbrauch für lange Batterielebensdauer

Zertifiziert nach DIN EN 15091

Kompatibilität und Zubehör

Erfordert USB Funk-Modul (729482) und Betriebssystem Win10

Für Netzbetrieb: Spannungswandler Nr. S600132 und Netzteil Nr. S600128 oder S600129 erforderlich

GSM-Gateway (separat erhältlich) für die Verbindung

Installation

Installation ohne Verkabelung möglich

Keine Stemmarbeiten notwendig

Plug&Play Prinzip für automatische Verbindung mit GSM-Gateway

Anwendung

Automatische Verriegelung des Magnetventils bei Überschreiten der Maximaltemperatur

Hygienespülung und thermische Desinfektion programmierbar

Fließzeitbegrenzung zur Vermeidung von Überschwemmungen

Alarm bei Betriebsstörungen per SMS oder E-Mail

Weitere Informationen

Umweltfreundliche Materialien (bleifrei gemäß Trinkwasserverordnung)

Nachträglich umrüstbar auf Netzbetrieb

Protokollierung aller Nutzungen und Spülungen mit Zeit, Wasserverbrauch und Temperatur

Eigenschaften

Marke
MORA ARMATUR
Farbe
Mehrfarbig
Material
Messing
Verwendungszweck des Wasserhahns
Dusche
Betätigungsmechanismus des Wasserhahns
Mechanisch
Thermostatarmatur
Ja
Gewicht
4 kg
Wandarmatur
Ja
Nur Armaturkopf
Ja
Armaturtyp
Mischbatterie
ManoMano Art.-Nr
ME83841171
MMID
870867953705
Herstellerreferenz
720323.DB
EAN
7391887251399
