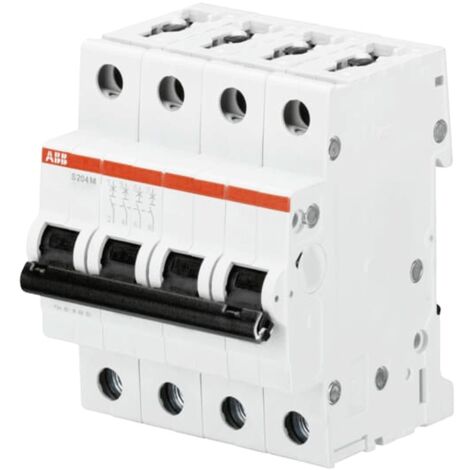

Abb Schutzschalter S204M 4P 16A 10kA Kurve C 4M S550758

Produktinformationen

Beschreibung

Abb Schutzschalter S204M, maximaler Schutz für Dreiphasensysteme, ideal für industrielle und tertiäre Anlagen, mit den folgenden Merkmalen:

Anzahl der Pole: 4P
Bemessungsstrom: 16 A
Bemessungsausschaltvermögen: 10 kA
Auslösekurve: C
Betriebsspannung: bis zu 440V AC / 125V DC
Schutzart: IP20 (IP40 mit Gehäuse)
Anzahl der Module: 4

Abb Schutzschalter - Zuverlässigkeit und Sicherheit für Schaltanlagen

Der Leistungsschalter Abb ist für den Schutz von dreiphasigen Systemen oder komplexen einphasigen Netzen in der Industrie, im Handel oder im Dienstleistungssektor konzipiert. Die C-Kurve ist für allgemeine Lasten wie Motoren, Transformatoren und gemischte Stromversorgungen geeignet und toleriert vorübergehende Überströme bis zum 5-10-fachen des Nennstroms.

Hohes Ausschaltvermögen für maximale Sicherheit

Mit einem Bemessungsausschaltvermögen von 10 kA gewährleistet dieser Schutzschalter ein hohes Ausschaltvermögen im Falle eines Kurzschlusses und minimiert so das Risiko von Schäden an der Anlage. Die Energiebegrenzungsklasse 3 sorgt dafür, dass die bei der Auslösung durchfließende Energie wirksam eingedämmt wird.

Robust, langlebig und kompatibel

Das für die schnelle Montage auf Standard-DIN-Schienen konzipierte Gerät verfügt über eine Isolierung der Klasse II und eine mechanische Festigkeit von 20.000 Zyklen. Die bi-direktionale Failsafe-Schraubklemme ermöglicht eine sichere Verdrahtung mit Kabeln bis zu 35 mm².

Technische Daten

Anzahl der Pole	4P
Auslösekurve	C
Nennstrom (In)	16 A
Ausschaltvermögen (Icu)	25 kA bei 230 V AC 15 kA bei 400 V / 440 V AC
Bemessungsleistung (Ics)	7,5 kA bei 230 V AC
Bemessungsisolationsspannung (Ui)	440 V
Stoßspannung (Uimp)	4 kV
Betriebsspannung	Bis zu 440 V AC / 125 V DC
Nennfrequenz	50 / 60 Hz
Verlustleistung	12,8 W (3,2 W pro Pol)
Überspannungskategorie	III
Schutzart	IP20 (IP40 mit Gehäuse)
Einbau	DIN-Schiene (EN 60715) - 4 Module
Betriebstemperatur	-25 °C / +55 °C
Unterstützter Kabelquerschnitt	Flexibel: 0,75 - 25 mm² Starr: 0,75 - 35 mm²
Anzugsdrehmoment der Klemmen	2,8 Nm
Material des Gehäuses	Isolierstoffklasse II
Anzeige der Kontaktstellung	Rot/Grün (EIN/AUS)

Spannung : 400VAC
Module : 4
Pole : 4P
Kurve : C
Ausschaltstrom : 10KA
Ampere : 16A
Stromkreisschutz : Leitungsschutzschalter

Eigenschaften

Marke
ABB
Länge
6.9 cm
Höhe
88 mm
Gewicht
500 g
Elektrische Spannung
400 V
