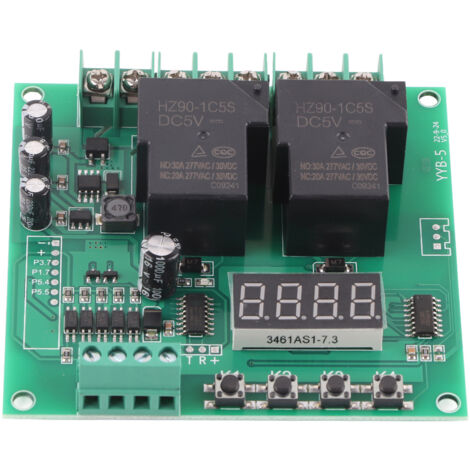

Motorsteuerplatine mit Zeitverzögerungsrelais YYB-5 12V/24V Vorwärts/Rückwärts

Willkommen in unserem Shop!
Entdecken Sie die Motorsteuerplatine YYB-5 – eine vielseitige, brandneue und hochwertige Lösung für all Ihre Automatisierungsanforderungen. Diese kompakte und leistungsstarke Platine verfügt über sechs programmierbare Funktionen zur Steuerung einer Vielzahl von Geräten, darunter 2-Wege-Magnetventile, Pumpen, Motoren und Leuchten. Sie bewältigt zuverlässig Ausgangslasten bis zu 30 A sowohl für Gleich- als auch für Wechselstromanwendungen. Mit einem einstellbaren Timerbereich von präzisen 0,1 Sekunden bis zu 999 Minuten bietet sie außergewöhnliche Flexibilität für verschiedene Projekte.
**Produktspezifikationen:** *
**Modell:** YYB-5 *
**Eingangsspannung:** DC/AC 7 V ~ 27 V *
**Zeiteinstellbereich:** 0,1 Sekunden bis 999 Minuten *
**Abmessungen:** Detaillierte Abmessungen entnehmen Sie bitte den Produktbildern. *
**Gewicht:** ca. 103 g
**Beschreibung der Anschlüsse:** 1.
AC/DC: 7 V ~ 27 V Eingang 2.
IN1: Signaleingang 1 (negativer Trigger) 3.
IN2: Signaleingang 2 (negativer Trigger) 4.
IN3: Signaleingang 3 (negativer Trigger) 5.
NO: Relais-Schnittstelle (normalerweise offen) 6.
COM: Gemeinsame Relais-Schnittstelle 7.
NC: Relais-Schnittstelle (normalerweise geschlossen)
**Liste der programmierbaren Funktionen:** *
**P-1:** Signal 1 aktiviert Relais 1 für die voreingestellte Zeit A; Signal 2 aktiviert Relais 2 für die voreingestellte Zeit B; Signal 3 ist ein Not-Aus/Reset. *
**P-2:** Signal 1 aktiviert Relais 1 für die Zeit A; Relais 2 startet nach einer Verzögerung von Zeit B und ist während der Zeit C aktiv. *
**P-3:** Automatischer Zyklusmodus: Nach dem Einschalten wechseln sich die Relais 1 und 2 in einer Endlosschleife gemäß den Zeiten A, B und C ab. *
**P-4:** Sequenzielle Steuerung mit Endschaltern für eine Endlosschleife zwischen den Relais 1 und 2 unter Verwendung der Zeiten A und B. *
**P-5:** Zweistufige Steuersequenz mit Signal 1, Endschaltern und voreingestellter Zeit A. *
**P-6:** Einfache sequentielle Steuerung der Relais 1 und 2 über separate Signale und Endschalter.
**Tasteneinstellungen und Zeiteinheiten:** Die intuitive Benutzeroberfläche ermöglicht eine einfache Programmierung. Im Standby-Modus („----“) können Sie durch Drücken von K1 die Funktionsauswahl (P-1 bis P-6) und die drei Zeiteinstellungen (A, B, C) durchschalten. Verwenden Sie K2 und K3, um die Werte einzustellen, und K4, um das Dezimalkomma festzulegen, das die Zeiteinheit bestimmt: *
**XX,X** (Dezimalkomma an der Zehnerstelle): Timerbereich von 0,1 bis 99,9 Sekunden. *
**XXX** (ohne Dezimalkomma): Timerbereich von 1 bis 999 Sekunden. *
**XXX,** (Dezimalkomma an der Einerstelle): Timerbereich von 1 bis 999 Minuten.
**Lieferumfang:** *
1 x YYB-5 Motorsteuerplatine
