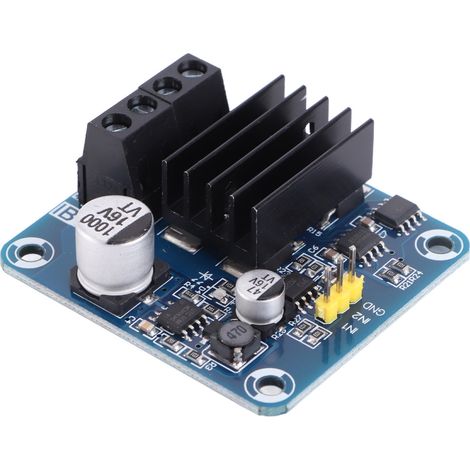

Motorsteuerung, 50-A-Antriebssteuerplatinenmodul, 1,7 x 1,9 x 0,8 Zoll, einkanalig, kompatibel mit Mikrocontroller-Schutz

Merkmale:

1. Hochstrom-MOSFET-H-Brücken-Treibermodul (50 A)
2. Mit Mikrocontroller-PWM-Signalisolierung zum effektiven Schutz des Mikrocontrollers
3. Zwei PWM-Eingänge mit einer maximalen Frequenz von 200 kHz für Vorwärts- und Rückwärtslauf des Motors
4. Versorgungsspannung: 3,3 V bis 12 V, vollständig kompatibel
5. Versorgungsspannung: 5 V bis 15 V

Spezifikationen:

Beschreibung:
Der Treiber verwendet einen Vollbrücken-MOSFET-Treiberchip für ein vollständiges H-Brücken-Steuermodul und zeichnet sich durch sehr geringen Innenwiderstand und hohe Strombelastbarkeit aus. Die MOSFET-H-Brücken-Treiberschaltung bietet starke Ansteuer- und Bremswirkungen; der Signalisolierungschip isoliert den Motoransteuerstrom effektiv. 3,3 V bis 12 V, PWM-Pegel vollständig kompatibel. Hochstrom 50 A.
Merkmale:
Dies ist ein Hochstrom-MOSFET-H-Brücken-Treibermodul (50 A).
Die PWM-Signalisolierung vom Mikrocontroller schützt diesen effektiv.
Zwei PWM-Eingänge mit einer maximalen Frequenz von 200 kHz ermöglichen die Vorwärts- und Rückwärtsdrehung des Motors.
Der Betriebsspannungsbereich liegt im Normalbetrieb zwischen 3,3 V und 12 V und ist vollständig kompatibel.
Die Versorgungsspannung beträgt 5 V bis 15 V.
Die Betriebsanzeige ist übersichtlich dargestellt.
Spezifikationen:
Betriebsspannung: 5 V bis 15 V
Max. Stromstärke: 50 A
Schaltungsaufbau: H-Brücke
Abmessungen: 4,3 × 4,8 × 2 cm
Lieferumfang:
1 × Motortreiber
