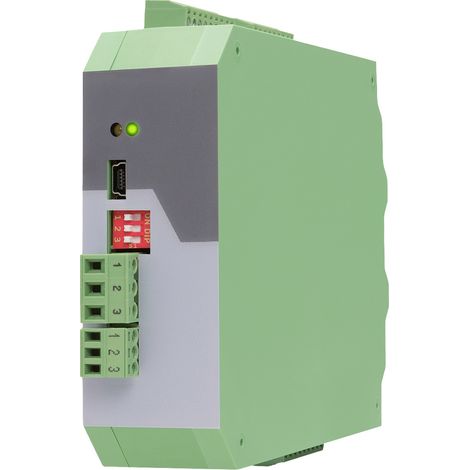

Motrona 6877.5022 I/O-Modul Schraubklemme Anzahl digitale Eingänge: 2

Überblick

6-Leiter-Anschluss für zwei DMS Vollbrücken-Sensoren
2 x Strom-Spannungs-Ausgang
Funktionen zur Skalierung und Verknüpfungen der Sensorsignale (z. B. A+B, A-B, …)
Einstellbare Brückenspannung pro Sensor von 3 VDC bis 10 VDC
Empfindlichkeit der Sensoreingänge 1 … 10 mV
Übertragung der Sensordaten via RS-485
Programmierung via USB und der Bedieneroberfläche OS (Freeware)
4 x Control-Eingänge HTL/PNP
4 x Control-Ausgänge zur Signalisierung verschiedener Betriebszustände

Beschreibung

An diesen Messverstärker können zwei DMS Vollbrücken Sensoren angeschlossen werden, deren gewandelte Messwerte an zwei analogen Ausgängen (Strom/Spannung) und an vier HTL Control Ausgängen zur Verfügung stehen.
Es ist eine USB Programmierschnittstelle und eine RS-485 Kommunikationsschnittstelle mit LECOM bzw. MODBUS Protokoll vorhanden. Mit Hilfe von vier HTL Control Eingängen kann eine Nullsetzung der DMS Sensoren ausgelöst werden.
Die vier HTL Control Ausgänge übermitteln das Überschreiten, das Unterschreiten von Schaltpunkten, sowie Bewegungen außerhalb eines Bereichs. Es kann auch ein DMS Fehler ausgegeben werden.
Durch die HTL Control Eingänge kann die Selbsthaltung an den Ausgängen zurückgenommen werden.
Weiterhin ist auch eine Setzfunktion des analogen Ausgangs über die HTL Control Eingänge realisierbar

Eigenschaften

Robustes Kunststoffgehäuse zum direkten Aufschnappen auf Hutschiene

Lieferumfang

Bedienungsanleitung
