Multifunktionales Wechselspannungs- und Strommessgerät AC40-300V 100A Farb-LCD-Digitalanzeige Leistungsmonitor 100A

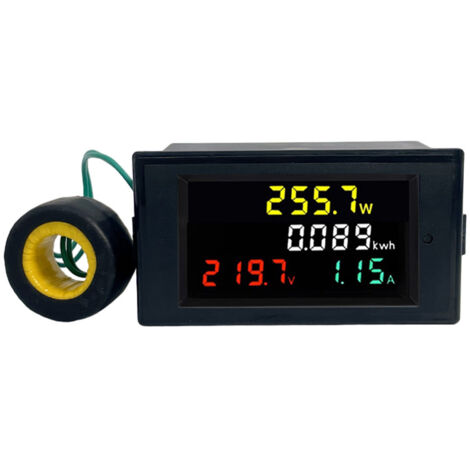

Das Multifunktions-Digitalmultimeter D69-2049 zeigt gleichzeitig die gemessene Wechselspannung, den Wechselstrom, die Wirkleistung, die elektrische Größe und die elektrische Energie an. Das Display verfügt über eine hochauflösende Farb-Flüssigkristallanzeige mit einem weiten Betrachtungswinkel von 178°.

Bedienungsanleitung und wichtigste technische Anzeigen

1. Messgenauigkeit: 1 % ± 2 Stellen

2. Messbereich: Wechselspannung: AC40,0–300,0 V (Benutzer können bei der Bestellung einen geeigneten Bereich entsprechend ihren Anforderungen auswählen)

Wechselstrom: AC0–99,99 A, die aktuelle Anzeigeauflösung beträgt 0,01 A, wenn sie 100 A überschreitet, wird 100,0 A angezeigt

3. Wirkleistung: 40–300 V, Anzeigebereich 0–30.000 W, 200–450 V, Anzeigebereich 0–45.000 W, die Anzeigeauflösung zwischen 0–9999,9 W beträgt 0,1 W, [der Rest ist 1 W]

4. Leistung: Anzeigebereich: 0–10.000 kWh zeigt 9999,999 an, über 10 kWh zeigt 00.000,99 kWh an, maximale Anzeige 9999999 kWh

5. Messgeschwindigkeit: 2 Mal pro Sekunde

6. Abmessungen: 79 x 43 x 48 mm

7. Installationsgröße: 76 x 39 mm

8. Speicherfunktion: Wenn während der Verwendung des Messgeräts die Stromversorgung unterbrochen wird, wird der kumulierte Stromwert des Messgeräts automatisch gespeichert (die vorherigen Stromdaten gehen nicht verloren)

9. (100-A-Transformatorlochdurchmesser 15,5 mm) kann dem nationalen Standard von 21–25 mm² (mm) Standard-Kupferdrahtdurchgang entsprechen

10. Das Anschlusskabel am sekundären Ende des Transformators kann je nach Installationsabstand des Geräts um etwa 0,5 bis 3,5 Meter verlängert werden (0,3 Quadratmeter Draht oder gewöhnlicher Glühbirnendraht können verwendet werden, ohne die Messgenauigkeit zu beeinträchtigen).

Verwendung und Anschluss

1. Verbinden Sie das sekundäre Ende (grünes Kabel) des mit dem Gerät gelieferten Stromwandlers mit dem blauen Anschluss des Geräts und führen Sie das Messschleifenkabel durch das runde Loch in der Mitte des Stromwandlers.

2. Verbinden Sie das Spannungsmesskabel mit dem grünen Anschluss des Messgeräts, messen Sie die Spannung wie oben beschrieben und beginnen Sie mit dem Ablesen der Messergebnisse.

3. Nach dem Einschalten zeigt das Gerät den gemessenen Wert an.

4. Halten Sie die Reset-Taste auf der Vorderseite des Messgeräts 5 Sekunden lang gedrückt, um den kumulierten Leistungswert des Messgeräts auf Null zurückzusetzen.

5. Extreme Arbeitsbedingungen:

Betriebstemperatur: -10～+50℃

Betriebsfeuchtigkeit: 10-80% (nicht kondensierend)

Betriebsdruck: 80～106kPa

Sonneneinstrahlung: Keine direkte Einstrahlung

Vorsichtsmaßnahmen

1. Um die Netzspannung (110V AC bis 220V AC) zu messen, überprüfen Sie bitte die Spannung zwischen 40 und 300V AC. Um die Netzspannung (380V AC) zu messen, überprüfen Sie bitte die Spannung zwischen 200 und 450V AC. Wenn Sie bei der Bestellung AC200-450V auswählen, ist das Spannungsmessgerät für 220V-Netze ungenau! Merken!

2. Die Verdrahtung des Spannungseingangsanschlusses (grün) und des sekundären Eingangsanschlusses des Stromwandlers (blau) darf nicht falsch angeschlossen werden, da sonst das Gerät beschädigt wird!

3. AC200–450 V ist nur für reine Wechselstromnetzversorgung mit 50–60 Hz geeignet und kann nicht für Messungen an Rechteckwellenwechselrichterausgängen und korrigierten Sinuswellenschaltungen verwendet werden, da das Gerät sonst dauerhaft durchbrennt!

4. AC80–300 V kann für Messungen an nicht positiven Wellenauswahlschaltungen verwendet werden [wie: Rechteckwellen- und modifizierte Wellenwechselrichter, Frequenzumrichter, Sanftanlaufmotoren mit variabler Frequenz und andere Geräte]

5. Achten Sie bei der Installation des Geräts darauf, nicht auf das LCD-Display zu drücken! Andernfalls kann der Code unleserlich oder verzerrt sein.
