NB-IoT Cat M Erweiterungsmodul mit GNSS für Raspberry Pi, SIM7070G-kompatibel

Willkommen in unserem Shop! Das SIM7070G Cat-M/NB-IoT/GPRS HAT-Positionierungserweiterungsmodul ist eine vielseitige und leistungsstarke Mobilfunklösung für Ihre IoT-Projekte. Dank seiner kompakten Bauweise bietet es geringe Kommunikationslatenz und eine große Reichweite. Es unterstützt NB-IoT-, Cat-M- und GPRS-Technologien in allen globalen Frequenzbändern sowie GNSS-Positionierung. Diese Kombination macht es ideal für eine Vielzahl von Anwendungen wie Smart Meter, Asset-Tracking, Fernüberwachung, Telemedizin und vieles mehr. Im Vergleich zum SIM7080G-Modul bietet dieses Produkt zusätzlich GPRS (2G). Im Vergleich zu den Versionen SIM7000C/E unterstützt es globale Netzwerkfrequenzbänder und bietet somit eine größere Universalität. Das Modul unterstützt eine breite Palette von Protokollen, darunter TCP, UDP, HTTP, HTTPS, TLS, DTLS, PING, LWM2M, COAP und MQTT. Die GNSS-Positionierung ist kompatibel mit GPS, Beidou, GLONASS und Galileo. Das Modul verfügt über eine integrierte USB-Schnittstelle zum Testen von AT-Befehlen und zum Abrufen von GPS-Positionsdaten. UART-Steuerpins ermöglichen den einfachen Anschluss an Hauptsteuerplatinen wie den STM32. Das Modul besitzt einen SIM-Kartensteckplatz (nur für 1,8-V-SIM-Karten, nicht kompatibel mit 3-V-Karten) und zwei LEDs zur einfachen Überprüfung des Betriebszustands. Der Baudratenbereich der seriellen Schnittstelle reicht von 300 bis 3.686.400 bps und passt sich automatisch an gängige Raten an: 9600, 19200, 38400, 57600 und 115200 bps. **Detaillierte technische Spezifikationen:** **NB-IoT/Cat-M/2G-Parameter:** **Betriebsfrequenzbänder:** **NB-IoT:** B1, B2, B3, B4, B5, B8, B12, B13, B18, B19, B20, B25, B26, B28, B66, B71, B85

* **Cat-M:** B1, B2, B3, B4, B5, B8, B12, B13, B14, B18, B19, B20, B25, B26, B27, B28, B66, B85

* **GSM/GPRS/EDGE:** 850, 900, 1800, 1900 MHz

* **Übertragungsrate:**

* **NB-IoT:** 136 kbit/s (DL) / 150 kbit/s (UL)

* **Cat-M:** 589 kbit/s (DL) / 1119 kbit/s (UL)

* **GPRS:** 85,6 kbit/s (DL) / 85,6 kbit/s (UL)

* **EDGE:** 236,8 kbit/s (DL) / 236,8 kbit/s (UL)

* **Unterstützte SIM-Karte:** NB-IoT/Cat-M/2G-Karte (nur 1,8-V-SIM-Karte)

* **Anwendungsbereiche:** Universell

**GNSS-Parameter:**

* **Empfang:** 16 Kanäle, C/A-Code

* **Arbeitsfrequenzbänder:**

* **GPS L1:** 1575,42 ± 1,023 MHz

* **GLONASS L1:** 1598,0625 - 1605,375 MHz

* **BDS B1:** 1559,052 - 1591,788 MHz

* **Galileo L1:** 1575,42 ± 1,023 MHz

* **Datenformat:** NMEA-0183

* **Antenne:** Aktive Antenne

**Weitere Parameter:**

* **Versorgungsspannung:** 5 V

* **Betriebsspannung:** 5 V / 3,3 V (umschaltbar über einen 0-Ohm-Widerstand)

* **Stromaufnahme (Gesamtgerät):** Ungefähr 41 mA (Standby-Modus)

* **Betriebstemperatur:** -40 °C bis 85 °C

* **Lagertemperatur:** -45 °C bis 90 °C

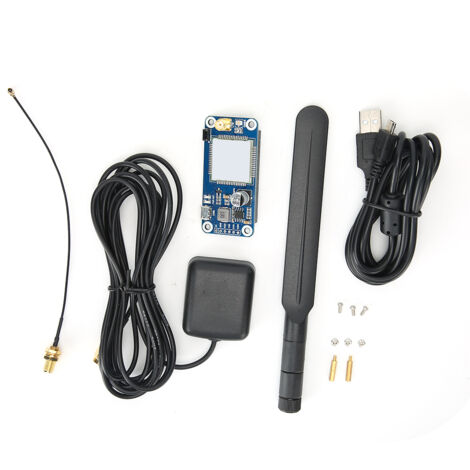

**Lieferumfang:**

* 1 x SIM7070G Cat-M/NB-IoT/GPRS HAT-Modul

* 1 x LTE-Antenne

* 1 x externe GPS-Antenne (B)

* 1 x USB-A-Stecker auf Micro-USB-Stecker-Kabel

* 1 x Schraubensatz

* 1 x Verdrahtungssatz
