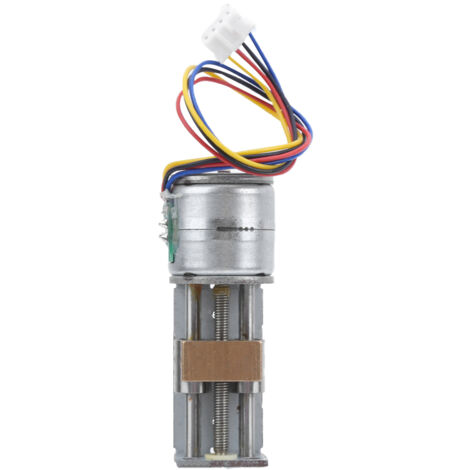

NEMA09/20 Mini-Schrittmotor mit Kugelumlaufspindel – 20-mm-Schiebeschlitten

Willkommen in unserem Shop! Dieser NEMA09/20-Schrittmotor ist ideal für Ihre DIY-Projekte wie kleine Schlitten, Messgeräte oder Laserdrucker. Es handelt sich um einen miniaturisierten, zweiphasigen 4-Draht-Schrittmotor mit Planetengetriebe. Das Getriebe ist komplett aus Metall gefertigt und garantiert so hohe Langlebigkeit und eine lange Lebensdauer. Der Motor bewegt den Metallschlitten präzise diagonal auf und ab. Die Halterung besteht aus robustem und langlebigem Metall. Die Versorgungsspannung für diesen Motor beträgt 5 bis 9 V bei einem Strom von 200 bis 600 mA. Je höher die Spannung, desto größer die erzeugte Kraft, aber auch die entstehende Wärme.

**Produktdetails und Spezifikationen:**

- Motortyp: 4-Draht, Zweiphasensystem

- Versorgungsspannung: 5–9 V / 200–600 mA (je höher die Spannung, desto größer die Kraft und desto mehr Wärme)

- Schraubenlänge: ca. 32 mm / 1,3 Zoll

- Schlittenhub: ca. 22 mm / 0,9 Zoll

- Motordurchmesser: ca. 20 mm / 0,8 Zoll

- Schraubendurchmesser: ca. 3 mm / 0,1 Zoll

- Schraubensteigung: ca. 0,5 mm / 0,02 Zoll (0,025 mm Verfahrweg pro Schritt; für kleinere Verfahrwege kann ein Mikroschrittantrieb verwendet werden)

- Winkel pro Schritt: 18°

- Phasenwiderstand: 21 Ω

- Verdrahtung: Blau A+, Schwarz B+, Rot B-, Gelb A-
