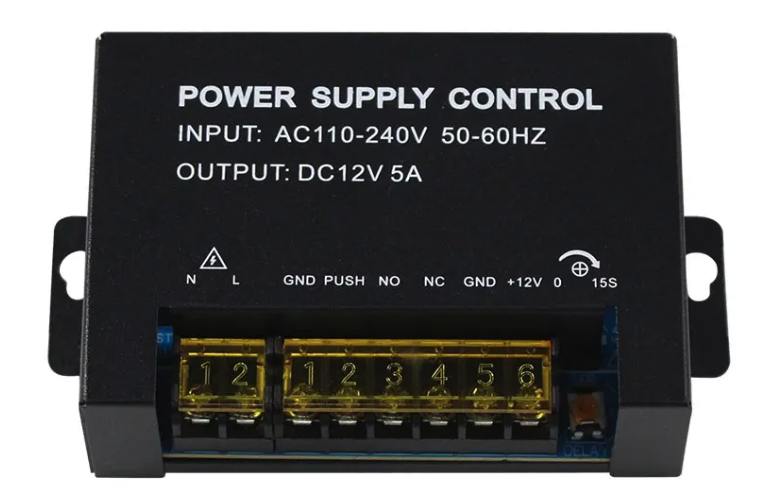

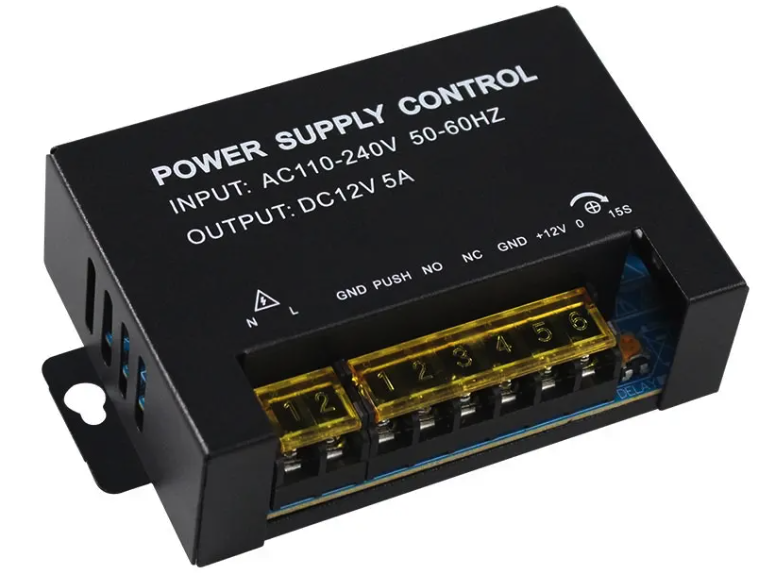

Netzteil S4A-803

Der Spreest-Netzteil-Controller ist ein vielseitiges und zuverlässiges Gerät, das sich perfekt für Zutrittskontrollsysteme eignet und Sicherheit und Bedienkomfort gewährleistet. Dank seiner fortschrittlichen Funktionen und robusten Bauweise ist es ideal für den Einsatz in Privathaushalten, Büros und anderen Einrichtungen, die eine effektive Zutrittskontrolle erfordern. Das Netzteil kann zwei Zutrittskontrollsysteme gleichzeitig versorgen. Kosten.

• Reduzierte Belastung des Zutrittskontrollsystems: Minimiert das Risiko versteckter Installationsprobleme.
• NC/NO-Ausgänge: Kompatibilität mit verschiedenen Arten von elektrischen Schlössern.
• Einstellbare Verzögerungszeit: Flexible Einstellung der Sperrzeit von 0 bis 15 Sekunden.
• Automatische Schutzfunktion: Schutz vor Überlastung und Kurzschlüssen.
• Unterstützung verschiedener Geräte: Unterstützt elektromagnetische Schlösser, Zutrittskontrollsysteme, Ausgangstaster und Türklingeln.
• Hochwertige Materialien: Hergestellt aus langlebigen Materialien, gewährleistet eine lange Lebensdauer.

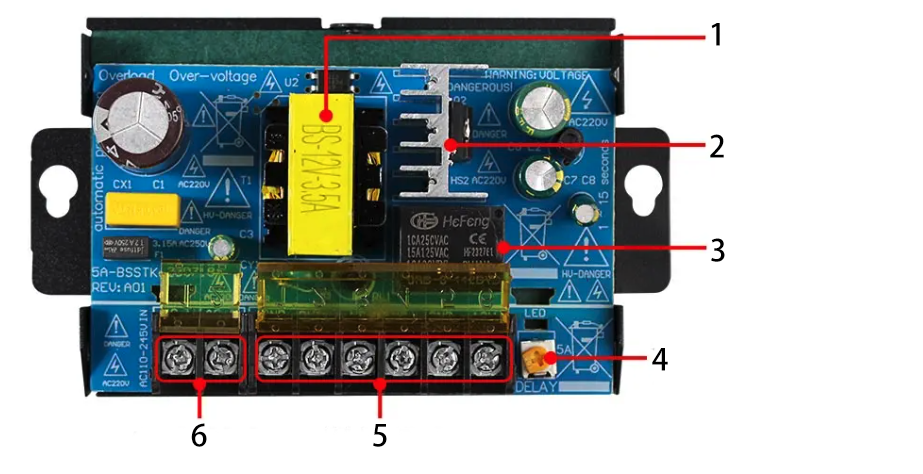

Controller-Komponenten

1. Transformator: Wandelt die Eingangswechselspannung (110–240 V) in eine niedrigere, für den restlichen Stromkreis geeignete Spannung um. Er versorgt das gesamte Gerät und die angeschlossenen Komponenten mit stabiler Spannung.

2. Kühlkörper: Leitet die von elektronischen Bauteilen wie Relais und dem Transformator erzeugte Wärme ab. Der Kühlkörper trägt dazu bei, das Gerät auf der optimalen Betriebstemperatur zu halten, verhindert so Überhitzung und gewährleistet die Langlebigkeit des Geräts.

3. Relais:

Steuert den Stromfluss zu angeschlossenen Geräten, z. B. elektrischen Schlössern. Das Relais ist eine Schlüsselkomponente, die das Ein- und Ausschalten dieser Geräte anhand von Steuersignalen ermöglicht.

4. 15S (0–15 Sekunden): Drehknopf zur Einstellung der Verzögerungszeit. Ermöglicht die Einstellung der Zeit, die das Schloss nach der Aktivierung offen bleibt (0 bis 15 Sekunden). 5. Anschlüsse: GND (Masse): Erdung (Masse). Gewährleistet die elektrische Sicherheit durch Erdung des Geräts. push: Eingang für den Ausgangstaster. Über diesen Anschluss kann das Schloss mit dem Ausgangstaster gesteuert werden. NO (Normalerweise offen): Normalerweise offener Ausgang. Der Stromkreis schließt sich bei Aktivierung und kann zur Steuerung elektromagnetischer Schlösser verwendet werden. NC (Normalerweise geschlossen): Normalerweise geschlossener Ausgang. Der Stromkreis öffnet sich bei Aktivierung und kann zur Steuerung von Schlössern verwendet werden, die zum Entriegeln einen offenen Stromkreis benötigen. +12V: 12-V-Gleichstromausgang. Versorgt Peripheriegeräte wie Zutrittskontrollsysteme, Kartenleser und elektromagnetische Schlösser mit Strom.

• GND (Masse): Zusätzlicher Erdungsausgang für Peripheriegeräte.

6. Stromversorgung

• L (Phase): Phaseneingang. Schließen Sie die Phasenleitung (AC 110–240 V) an diesen Anschluss an.
• N (Neutralleiter): Neutralleitereingang. Schließen Sie den Neutralleiter des Netzteils (AC 110-240V) an diesen Anschluss an.

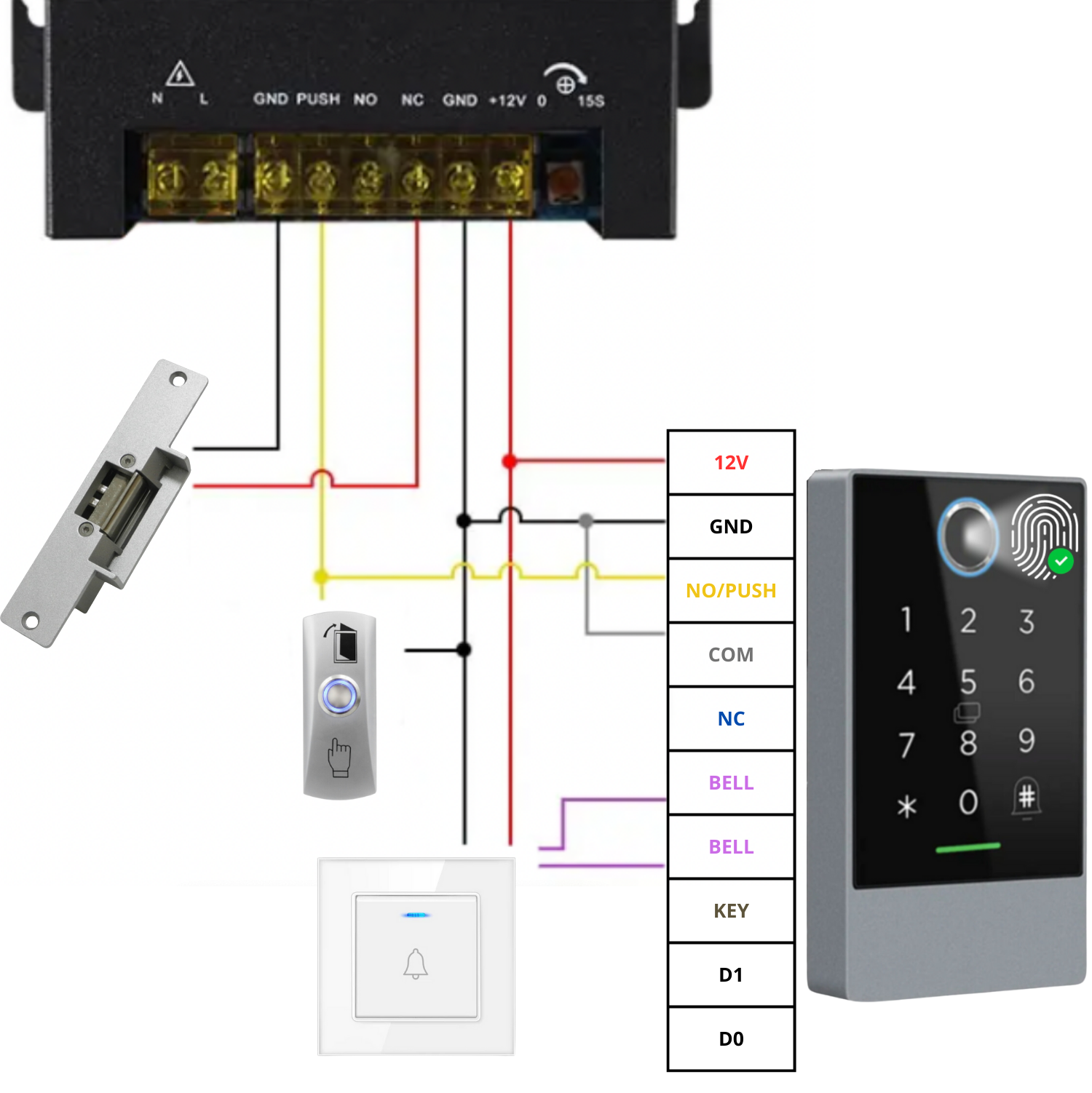

Beispiel-Anschlussdiagramm für einen Leistungsregler

1. Stromanschluss:

Stromeingang: Die stromführende (blaue) und die neutrale (rote) Ader des Netzteils (AC 230 V, 50 Hz) werden an die L- und N-Anschlüsse des Netzteils angeschlossen.

2. Anschluss des Türöffners:

Öffner-Ausgang (NO): Der Öffner-Ausgang (gelbe Ader) des Netzteils wird mit einem Ende des Türöffners verbunden.

Gemeinsamer Ausgang (COM): Der gemeinsame Ausgang (COM) (schwarze Ader) des Netzteils wird mit dem anderen Ende des Türöffners verbunden. Bei Betätigung schließt der Stromkreis und der Türöffner wird entriegelt.

3. Anschluss des Türöffner-Tasters:

Türöffner-Taster: Der Türöffner-Taster wird an die Anschlüsse „Druck“ (gelbe Ader) und „Masse“ (schwarze Ader) des Netzteils angeschlossen. Durch Drücken des Knopfes wird das Schloss geöffnet, sodass Sie den Raum verlassen können.

4. Anschließen des Zahlenschlosses:

Stromversorgung für das Zahlenschloss: Die Ausgänge +12V (rotes Kabel) und GND (schwarzes Kabel) des Netzteils werden mit den entsprechenden Anschlüssen des Zahlenschlosses verbunden, um das Gerät mit Strom zu versorgen.

Schlosssteuerung: Die Ausgänge NO/Push (gelbes Kabel) und COM (graues Kabel) des Netzteils werden mit den entsprechenden Anschlüssen des Zahlenschlosses verbunden, um das Schloss mit dem eingegebenen Code zu steuern.

5. Anschluss der kabelgebundenen Türklingel:

Klingel: Die Türklingeldrähte werden an die Klingelanschlüsse (lila Draht) des Netzteils angeschlossen. Dadurch ertönt ein akustisches Signal, wenn versucht wird, die Tür zu öffnen.

Technische Daten

• Eingangsspannung: AC110V-AC240V / 50-60HZ
• Ausgang Spannung: DC 12 V
• Momentanstrom: 5 A
• Konstantstrom: 3,5 A
• Betriebstemperatur: -20 °C ~ +60 °C
• Betriebsfeuchtigkeit: ≤ 90 %
• Verzögerungszeit: 0–15 Sekunden (einstellbar)

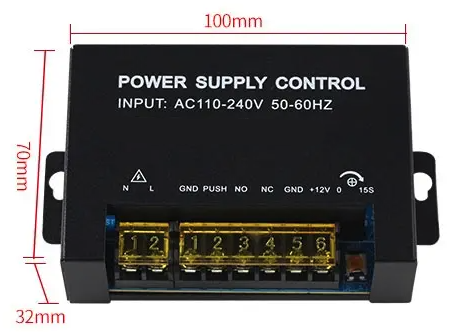

• Abmessungen: 100 x 70 x 32 mm

Das Set beinhaltet

• 1x K10 5A Leistungsregler
• Benutzerhandbuch

Die elektronische Version des Handbuchs in polnischer Sprache steht im Anhang zum Download bereit. Sie finden sie unter unserer Produktbeschreibung.
