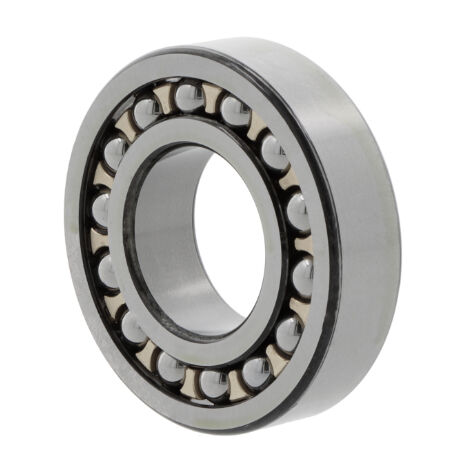

NKE 1217 K.C3 Pendelkugellager Innen-Ø 85 mm Außen-Ø 150 mm Breite28 mm

NKE 1217 K.C3 Pendelkugellager Innen-Ø 85 mm Außen-Ø 150 mm Breite28 mm
Innen 85 mm
Außen 150 mm
Breite 28 mm
Gewicht 2,2 kg
EAN 9008745101304
Innenring Standardausführung
Material Standard-Wälzlagerstahl
Toleranzklasse Toleranzklasse P0/PN bzw. ABEC 1
Bohrung konische Bohrung (1:12)
Lagerluft leicht erhöhte Radiallagerluft
Käfig Stahlblechkäfig
Temperaturbereich -30 bis +150°C
Kugelreihen zweireihiges Lager
Dichtung keine, offenes Lager

Pendelkugellager 1217 K.C3 ID 85mm AD 150mm Breite28mm NKESelbstausrichtende Kugellager, auch Pendellager genannt, haben einen Innenring und eine Kugelbaugruppe, die von einer halbrunden Laufrille im Außenring gehalten werden. Diese Kugellager sind so konstruiert, dass sie eine geringe Winkelfehlstellung tolerieren, die durch Auslenkungen oder falsche Montage entsteht. In der Regel werden diese Kugellager bei langen Wellen verbaut. Dies ist auf die Schwierigkeiten bei der richtigen Montage der Gehäusebohrungen zurückzuführen. Auch werden solche Lager häufig in mechanische Systeme integriert, bei denen sich die Welle andernfalls im Betrieb biegen könnte. Die Verwendung von selbstausrichtenden Lagern sollte jedoch auf Anwendungen mit geringer axialer Last beschränkt werden, da die Laufrille im Außenring eine begrenzte Auflagefläche für die Wälzkörper bietet Pendelkugellager verfügen immer über zwei Kugelreihen, die eine gemeinsame Laufbahn haben. Diese Lagerart wird eingesetzt, wenn die Lagerung Schiefstellungen oder Wellendurchbiegungen ausgleichen muss
