NRF24L01+ PA LNA Langstrecken-Kommunikationsmodul für drahtlose Übertragung bis zu 1100 m

Willkommen in unserem Shop! Entdecken Sie unser leistungsstarkes drahtloses Datenübertragungsmodul NRF24L01P, ausgestattet mit einem Leistungsverstärker und einem rauscharmen Verstärker (LNA). Dieses Modul wurde für Anwendungen mit außergewöhnlichen Reichweitenanforderungen entwickelt und ermöglicht Kommunikationen über extrem große Entfernungen von bis zu 1100 Metern unter optimalen Bedingungen. Es arbeitet im 2,4-GHz-ISM-Band, unterstützt Punkt-zu-Punkt-Verbindungen und kann zu einem Sternnetzwerk konfiguriert werden. Kernstück ist der integrierte Schaltkreis NRF24L01+, kombiniert mit einem Leistungsverstärker, einem LNA, einem HF-Schalter und einem Bandpassfilter. Diese Kombination bildet einen vollständigen bidirektionalen HF-Verstärker, der die Kommunikationsreichweite deutlich erhöht. Der Hochfrequenzteil ist für maximale Übertragungseffizienz und minimale Oberwellenemissionen optimiert, wodurch Interferenzen reduziert und die Störfestigkeit für eine erhöhte Betriebsstabilität verbessert wird. Dank seines hohen Integrationsgrades und seiner kompakten Abmessungen lässt es sich auch in beengten Räumen problemlos installieren. Dank der SPI-Schnittstelle lässt es sich einfach an einen Mikrocontroller anschließen und so schnell implementieren.

Mit diesem sofort einsatzbereiten Modul können Sie schnell ein drahtloses Übertragungssystem mit großer Reichweite entwickeln, ohne den komplexen HF-Teil selbst entwerfen zu müssen. Dadurch reduzieren sich Kosten und Entwicklungszeit.

**Detaillierte Spezifikationen:**

* **Produkttyp:** Drahtlosmodul

* **Versorgungsspannung:** 3 bis 3,6 V (3,3 V empfohlen)

* **Maximale Ausgangsleistung:** +20 dBm

* **Stromaufnahme:**

* Sendemodus (Spitze): 115 mA

* Empfangsmodus (Spitze): 45 mA

* Standby-Modus: 4,2 µA

* **Betriebstemperatur:** -20 °C bis +70 °C

* **Empfangsempfindlichkeit:**

* 2-Mbit/s-Modus: -92 dBm

* 1-Mbit/s-Modus: -95 dBm

* 250-kbit/s-Modus: -104 dBm

* **Leistungsverstärkerverstärkung:** 20 dB

* **LNA-Verstärkung:** 10 dB

* **LNA-Rauschzahl:** 2,6 dB

* **Antennenverstärkung (Spitze):** 2 dBi

* **Richtreichweite (2 Mbit/s, Freifeld):** 520 Meter

**Genaue Modulabmessungen:**

* Abmessungen: ca. 40,8 mm x 15,3 mm (1,6 x 0,6 Zoll)

* Bauteilhöhe: ca. 5 mm (0,2 Zoll) und 3,6 mm (0,14 Zoll)

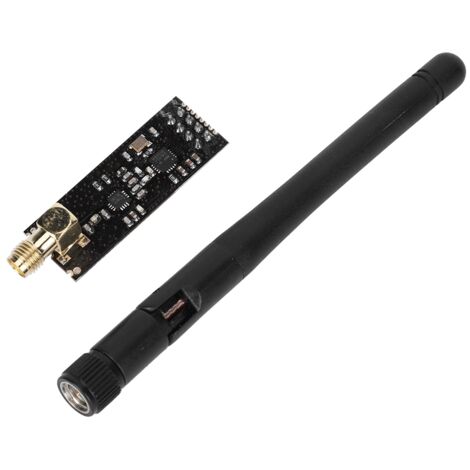

* Pinabstand: ca. 2,54 mm (0,1 Zoll) und 1,27 mm (0,05 Zoll) * Platinendicke: ca. 3,5 mm (0,1 Zoll) * Maßtoleranz: ± 0,5 mm (0,02 Zoll) **Lieferumfang:** Sie erhalten 1 NRF24L01P-Funkmodul mit Verstärker und LNA sowie 1 Antenne.
