Allgemeine Beschreibung
Selbstausrichtende Kugellager, auch Pendellager genannt, verfügen über einen Innenring und eine Kugelbaugruppe, die von einer halbrunden Laufrille im Außenring gehalten werden. Diese Kugellager sind so konstruiert, dass sie eine geringe Winkelfehlstellung tolerieren, die durch Auslenkungen oder falsche Montage entstehen kann. Sie werden häufig bei langen Wellen eingesetzt, da die richtige Montage der Gehäusebohrungen oft schwierig ist. Zudem finden sie Anwendung in mechanischen Systemen, bei denen sich die Welle im Betrieb biegen könnte. Die Verwendung von selbstausrichtenden Lagern sollte jedoch auf Anwendungen mit geringer axialer Last beschränkt werden, da die Laufrille im Außenring eine begrenzte Auflagefläche für die Wälzkörper bietet.Technische daten

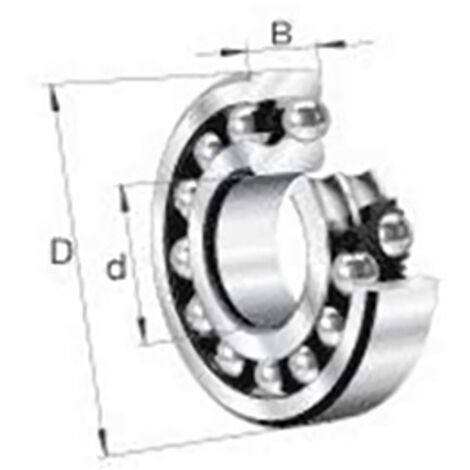

- Toleranzklasse: P0/PN bzw. ABEC 1
- Innen-Ø: 45 mm
- Außen-Ø: 100 mm
- Höhe: 32 mm
- Breite: 105 mm
- Länge: 105 mm
- Gewicht: 970 g
- Temperaturbereich: -30 bis +150 °C
- Kugelreihen: zweireihiges Lager
- Dichtung: keine, offenes Lager
- Lagerluft: normale Radiallagerluft
- Bohrung: konische Bohrung (1:12)
- Käfig: Stahlblechkäfig
- Laufgenauigkeit: Toleranzklasse P0/PN bzw. ABEC 1
- Material: Standard-Wälzlagerstahl
