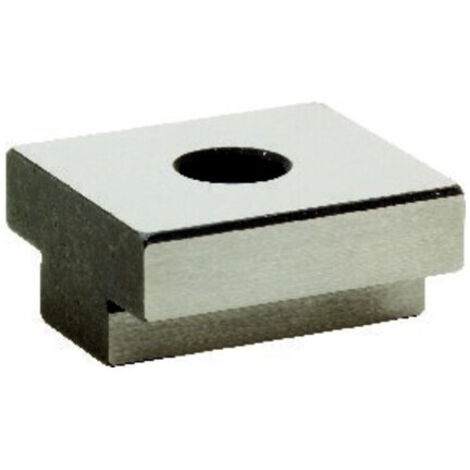

Passnutenstein DIN6322A 10x20mm AMF

~~32,03€~~

Verkauft von Contorion und 2 weiteren Händlern

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Der AMF Nutenstein Nr. 6322A ist ein fester Nutenstein, der aus einsatzgehärtetem Stahl C 15 gefertigt ist. Er ist auf Umschlag genau geschliffen, was kurze Ausrichtzeiten von Vorrichtungen, Maschinenschraubstöcken und Teilapparaten ermöglicht. Eine Messuhr wird nicht mehr benötigt, da die Nutensteine toleranzhaltig sind und präzise in die genormten Richtnuten eingeschraubt werden können.

Technische daten

Länge: 22 mm

Höhe: 10 mm

Nutenmaß b1 der Maschine: 10 mm

Nutenmaß b2 der Vorrichtung: 20 mm

Für Schrauben DIN 84, DIN 912: M6×10

Typ: 6322A

Kompatibilität und Zubehör

Die Nutensteine werden paarweise in die genormten, 20 mm breiten Richtnuten von Vorrichtungen eingeschraubt. Durch den Wechsel der Nutensteine kann mit einer Vorrichtung auf mehreren Maschinen mit unterschiedlichen Nutenbreiten gearbeitet werden.

Installation

Die festen Nutensteine werden einfach in die genormte, 20 mm breite Richtnut von Schraubstöcken oder Vorrichtungen eingeschraubt.

Anwendung

Diese Nutensteine sind ideal für die Verwendung in Maschinen mit verschiedenen Nutenbreiten. Durch den Austausch der Nutensteine kann die Flexibilität in der Anwendung erhöht werden.
