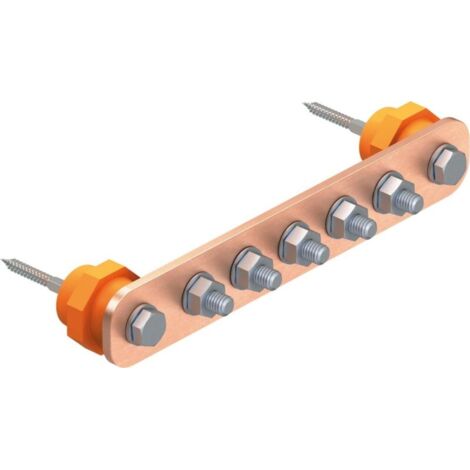

OBO Bettermann Potentialausgleichsschiene 1802 12 CU Aufbau fix, 473,5x40x5mm, Kupfer

OBO Bettermann Potentialausgleichsschiene 1802 12 CU Aufbau fix, 473,5x40x5mm, Kupfer

Diese Potentialausgleichsschiene von OBO Bettermann dient als zentrale Komponente für den Hauptpotentialausgleich nach DIN VDE 0100-410/-540 sowie für den Blitzschutzpotentialausgleich gemäß DIN VDE 0185-305. Die aus Kupfer gefertigte Schiene ist für die Festmontage konzipiert und bietet 12 Anschlüsse für eine zuverlässige Erdung in verschiedenen Einsatzbereichen.

Robuste Konstruktion und sichere Verbindung

Die Kontaktschiene sowie die Klemmen bestehen aus Kupfer. Zur Montage der Anschlussleitungen kommen Schlossschrauben der Größe M10 zum Einsatz. Um ein unbeabsichtigtes Lösen der Verbindungen zu verhindern, sind Federscheiben nach DIN 137 integriert, was insbesondere in industriellen Umgebungen und explosionsgefährdeten Bereichen für eine hohe Betriebssicherheit sorgt.

Montage und Isolierung

Das System ist für die direkte Wandmontage ausgelegt. Dank der isolierten Füße ist eine galvanische Trennung vom Untergrund sichergestellt, was die Schiene vielseitig in professionellen Erdungssystemen einsetzbar macht.

Technische Daten

• Länge: 473,5 mm
• Breite: 40 mm
• Höhe: 5 mm
• Anzahl der Anschlüsse Rundleiter gesamt: 12
• Bauform: Aufbau fix
• Ausführung: nur Klemme
• Werkstoff der Kontaktschiene: Kupfer
• Werkstoff der Klemme: Kupfer

Diese Potentialausgleichsschiene bietet eine normgerechte Lösung für den Hauptpotentialausgleich. Mit einer Länge von 473,5 mm und 12 Anschlüssen aus Kupfer ermöglicht sie eine effiziente Installation. Die Verwendung von M10-Schlossschrauben in Kombination mit Federscheiben zur Sicherung gegen Selbstlockern gewährleistet eine dauerhaft stabile Verbindung, die den hohen Anforderungen in Industrie und Blitzschutz gerecht wird.

Produktspezifikation

• Länge: 473,5
• Anzahl der Anschlüsse Rundleiter gesamt: 12
• Breite: 40
• Höhe: 5
• Bauform: Aufbau fix
• Ausführung: nur Klemme
• Isolator: Ja
• Werkstoff der Kontaktschiene: Kupfer
• Werkstoff der Klemme: Kupfer
• Anzahl der Anschlüsse Rundleiter 8 mm: 0
• Anzahl der Anschlüsse Rundleiter 10 mm: 0
• Anzahl der Anschlüsse Rundleiter 8-10 mm: 0
• Anzahl der Anschlüsse Flachleiter bis 30 mm: 0
• Anzahl der Anschlüsse Flachleiter bis 40 mm: 0
• Anzahl der Anschlüsse Leitung bis 6 mm² starr: 0
• Anzahl der Anschlüsse Leitung bis 16 mm² starr: 0
• Anzahl der Anschlüsse Leitung bis 25 mm² starr: 0
• Anzahl der Anschlüsse Leitung bis 95 mm² starr: 0
