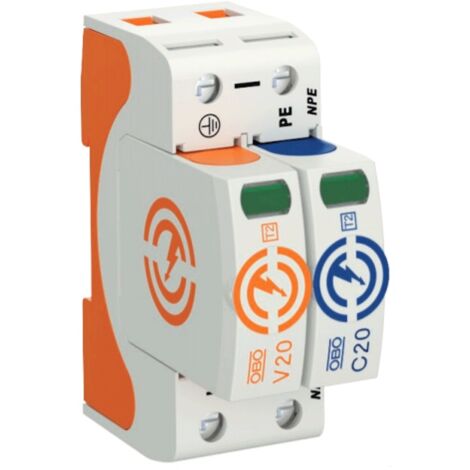

Obo Bettermann V20-1+NPE Überspannungsableiter 40KA Typ 2 5095251

Obo Bettermann V20-1 Überspannungsableiter mit folgenden Eigenschaften



• Maximale Dauerspannung AC 280V
• Nennspannung 230 Vac
• Ableitvermögen bis zu 40 kA (8/20) pro Pol über Hochleistungsvaristoren
• Kontakte 1+N/PE
• Pole: 1P+N
• 2 Module
• Montageort: im Innenbereich
• Schutzart: IP20
• Mit herausnehmbarer Kassette komplett mit Trennsystem und optischer Statusanzeige
• Snap-in-Anschluss mit Rüttelsicherung
• Kunststoff nach UL 94 V-0
• Bauform 2
• Ideal für den Einbau in Hauptschalttafeln, Zivilgebäuden, Verteilertafeln

Der Überspannungsableiter ist ein Gerät, das in der Schalttafel, d.h. vor der Hausinstallation, montiert werden kann. Durch seine Verwendung kann die elektrische Anlage, in der er installiert ist, geschützt werden.



Der Überspannungsableiter schützt das gesamte System vor Stromstößen, Überspannungen und Spannungsspitzen die vom Netzbetreiber oder von atmosphärischen Phänomenen wie Blitzen herrühren können. Diese Stromanomalien können schwere Schäden an den an die Steckdosen angeschlossenen Geräten verursachen.



Ein Stromstoß kann die Hardware eines PCs beschädigen oder die Platinen von Smartphones, Tablets und Haushaltsgeräten kurzschließen. Bei einem plötzlichen Anstieg des Energieflusses kann sogar das Leben eines Menschen durch einen Stromschlag gefährdet sein. Um dies zu verhindern, ist es daher ratsam, einen Überspannungsableiter zu installieren.



Überspannungsableiter werden in drei Klassen eingeteilt:

In Klasse 1 finden wir Geräte für den Einsatz in Gebieten, in denen ungünstige Wetterphänomene wie Gewitter und Blitzschlag üblich sind (z. B. im Gebirge). In diesem Fall wird der Ableiter im Schaltschrank montiert und kann mehrere Überspannungen aushalten, ohne beschädigt zu werden. Die Entladung erfolgt in 350 Mikrosekunden, so dass überschüssige Energie nicht in die Anlage gelangt.

Zur Klasse 2 gehören Überspannungsableiter, die das System vor Überspannungen und Spannungsspitzen schützen, die durch Wartungsarbeiten des Betreibers an der Leitung verursacht werden können.



In der Klasse 3 finden wir dagegen Geräte, die einen noch höheren Schutz bieten: In diesem Fall wird der Überspannungsableiter direkt an den Steckdosen im Haus installiert.



Weitere technische Merkmale:

• Baureihe Obo Bettermann
• Maximale Dauerspannung AC 280V
• Nennspannung 230 Vac
• Ableitvermögen bis zu 40 kA (8/20) pro Pol über Hochleistungsvaristoren
• Kontakte 1+N/PE
• Pole: 1P+N
• 2 Module
• Typ 2
• Ideal für den Einbau in Hauptschalttafeln, Zivilgebäuden, Verteilertafeln
• Installation für Überspannungsschutz nach VDE 0100-443 (IEC 60364-4-44)
• Modulare, herausnehmbare Patronendrossel komplett mit Abschaltsystem und optischer Zustandsanzeige
• Verriegelte Verbindung mit Rüttelsicherung
• Kunststoff nach UL 94 V-0
• Ausgestattet mit potentialfreiem, trockenem Wechsler-Hilfskontakt zur Störungsfernmeldung
• Betriebstemperatur -40 +80 °C
• Optische Funktions-/Defektanzeige
• Optische Geräteanzeige
• Anzugsdrehmoment 35.00 Lbs
• Montageart 35 mm DIN-Schiene
• Reaktionszeit 25ns
• Reaktionszeit [L-N] 25ns
• Reaktionszeit [N-PE] 100ns
• Abmessungen (BxLxH) 90x35,6x78,5 mm

• Module : 2
• Pole : 1P+N
• Maximaler Strom : 40KA
• Typ : 2
• Modell : AC
• Stromkreisschutz : Überspannungsableiter
