Allgemeine Beschreibung

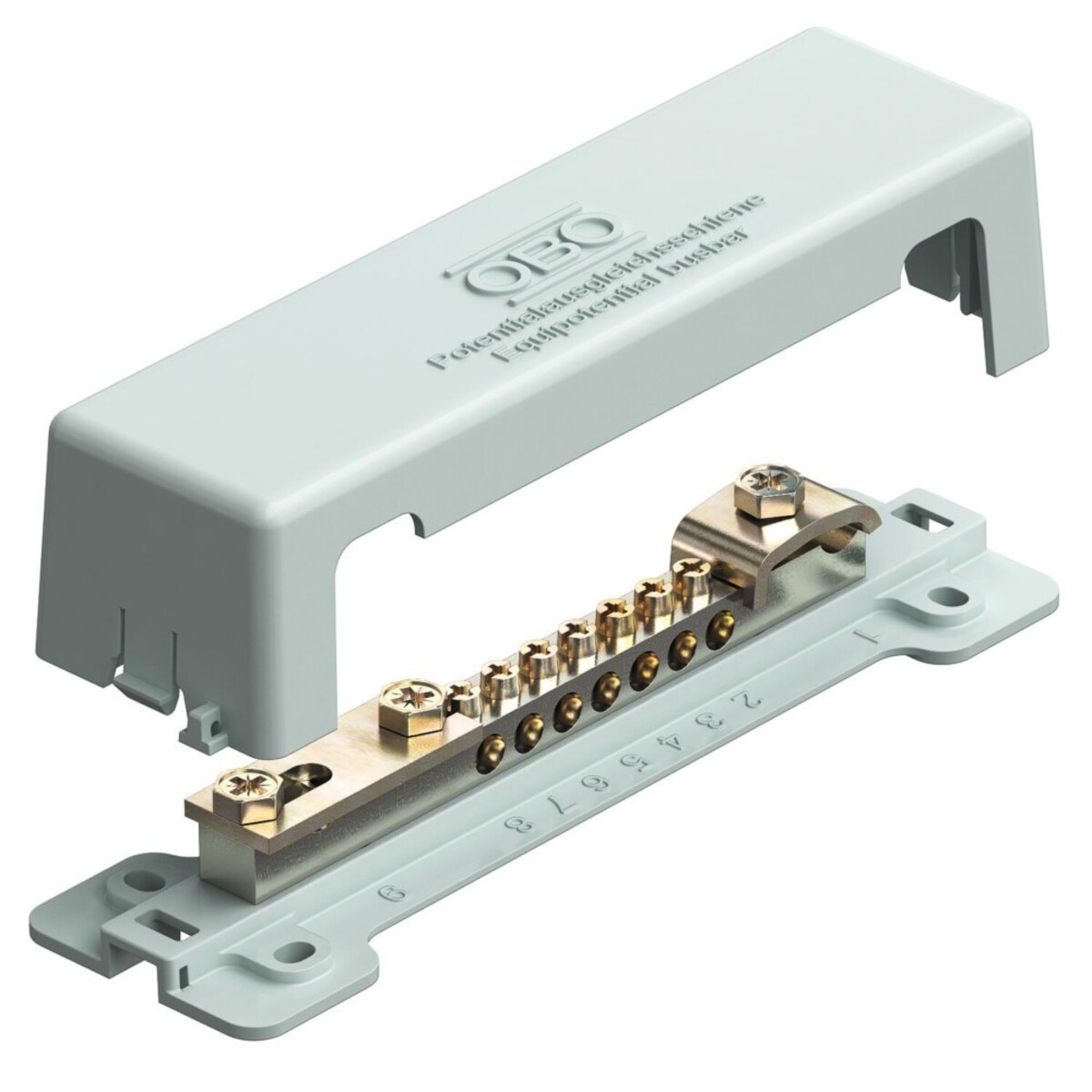

Die OBO POT.AUSGLEICHSCHIENE (1809) ist eine hochwertige Potentialausgleichsschiene, die für den Potentialausgleich nach DIN VDE 0100-410/-540 sowie für den Blitzschutzpotentialausgleich nach DIN VDE 0185-305 konzipiert wurde. Sie besteht aus einer robusten Fußplatte und einer Abdeckhaube aus grauem Polystyrol, während die Kontaktleiste aus vernickeltem Messing gefertigt ist. Die Schrauben und Überleger bestehen aus galvanisch verzinktem Stahl und die Schiene ist blitzstromtragfähig bis zu 100 kA (10/350).
Technische daten
- Modell: 1809
- Hersteller Artikelnummer: 5015073
- Bauform: Aufbau fix
- Höhe: 44,5 mm
- Breite: 52 mm
- Länge: 188 mm
- Anzahl der Anschlüsse Flachleiter bis 30 mm: 1
- Anzahl der Anschlüsse Leitung bis 25 mm² starr: 7
- Anzahl der Anschlüsse Rundleiter 8-10 mm: 1
- Werkstoff der Kontaktschiene: Messing
- Oberfläche der Kontaktschiene: vernickelt
- Werkstoff der Klemme: Stahl
- Oberfläche der Klemme: galvanisch/elektrolytisch verzinkt
- Anzahl der Anschlüsse Rundleiter gesamt: 2
Kompatibilität und Zubehör
- Anschlussmöglichkeiten: 7 ein- oder mehrdrähtige Leitungen bis 25 mm² oder feindrähtige Leitungen bis 16 mm²
- 1 Rundleiter Rd 8-10
- 1 Flachband bis FL 30 oder Rundleiter Rd 8-10
Installation
Die Installation sollte von einem Fachbetrieb durchgeführt werden, insbesondere wenn das Gerät über einen Festanschluss verfügt. Geräte mit einem Anschlusswert ab 400V müssen über einen geeigneten Starkstromanschluss betrieben werden und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten mit einer Nennleistung von mehr als 12 kW ist eine Zustimmung des Netzbetreibers erforderlich.Anwendung
Die Potentialausgleichsschiene wird in elektrischen Installationen verwendet, um einen sicheren Potentialausgleich zu gewährleisten und Blitzschutzmaßnahmen zu unterstützen. Sie ist ideal für den Einsatz in Wohn- und Gewerbegebäuden, wo ein effektiver Schutz vor elektrischen Überspannungen erforderlich ist.Weitere Informationen
- EAN: 4012195378259
- Gewicht: 23 kg/100 St.
