OBO Bettermann Überspannungsableiter V10 Compact2.0, 230V, 10kA, IP20

OBO Bettermann Überspannungsableiter V10 Compact2.0, 230V, 10kA, IP20

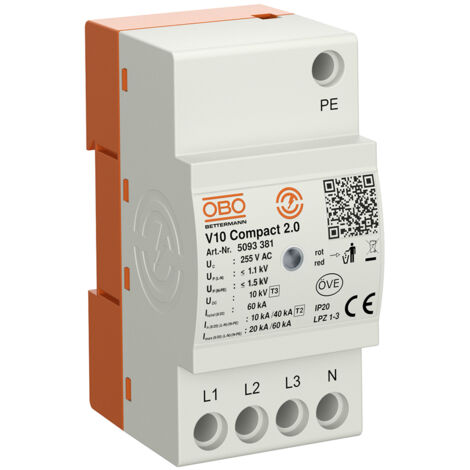

Der OBO V10 Compact2.0 ist ein Überspannungsableiter der Typen 2 und 3 für die Energietechnik. Das Kompaktmodul schützt elektrische Anlagen in Haupt- und Unterverteilungen sowie Drehstromsysteme effektiv vor Spannungsspitzen durch leistungsfähige Varistortechnik.

Einsatz und Sicherheit

Das Gerät ist für verschiedene Netzformen wie TN, TN-C-S, TN-S und TT ausgelegt. Eine integrierte thermische und dynamische Abtrennvorrichtung erhöht die Betriebssicherheit, während eine optische Funktionsanzeige direkt am Gerät den Status signalisiert. Die Montage erfolgt auf einer Hutschiene TH35.

Technische Daten

• Nennspannung AC: 230 V
• Max. Dauerspannung AC: 255 V
• Nennableitstoßstrom: 10 kA
• Max. Ableitstoßstrom: 20 kA
• Schutzpegel L-N: 1,1 kV
• Schutzpegel N-PE: 1,5 kV
• Max. Leiterquerschnitt: 10 mm²
• Schutzart: IP20
• Prüfklasse: Typ 2

Durch die kompakte Bauweise ermöglicht das Modul eine platzsparende Installation. Mit einem Nennableitstoßstrom von 10 kA und einem maximalen Ableitstoßstrom von 20 kA bietet das Gerät einen robusten Schutz für 230 V AC Systeme. Die optische Signalisierung stellt sicher, dass der Funktionszustand jederzeit schnell überprüft werden kann, was die Wartung in elektrischen Umgebungen erleichtert.

Produktspezifikation

• Netzform TN: Ja
• Netzform TN-C-S: Ja
• Netzform TN-S: Ja
• Netzform TT: Ja
• Nennableitstoßstrom: 10 kA
• Max. Ableitstoßstrom: 20 kA
• Nennspannung AC: 230
• Max. Dauerspannung AC: 255
• Schutzpegel L-N: 1,1
• Schutzpegel N-PE: 1,5
• Integrierte Vorsicherung: Nein
• Montageart: Hutschiene TH35
• Baugröße: sonstige
• Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 10
• Max. Leiterquerschnitt flexibel (feindrähtig): 10
• Signalisierung am Gerät: optisch
• Prüfklasse Typ 2: Ja
• Schutzart (IP): IP20
