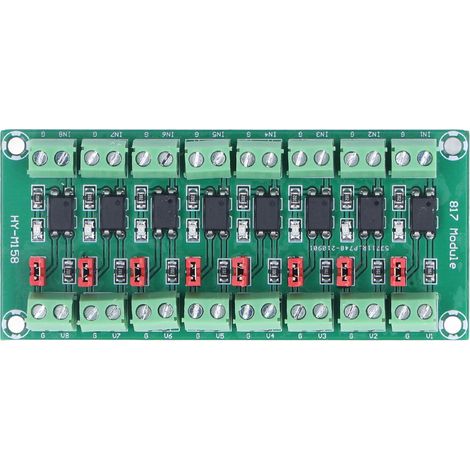

Optokoppler-Isolationsplatine, 8-Kanal-Treibermodul, fotoelektrisch isoliert, 817, 3,6–30 V

Funktionen:

1. HIGH-PEGEL- ODER PULL-DOWN-AUSGANG: Ob der Ausgang als High-Pegel- oder Pull-Down-Ausgang konfiguriert ist, kann über die Jumperkappe eingestellt werden.
2. GLEICHZEITIGE STEUERUNG VERSCHIEDENER SPANNUNGEN: Die 4 Kanäle des 817 auf der Platine sind unabhängig und ermöglichen so die gleichzeitige Steuerung verschiedener Spannungen usw.
3. EINSCHALTEN DES GETRIEBENEN ANSCHLUSSES: Es kann eine 3,3-V- oder 5-V-Steuerschnittstelle mit einem Spannungspegel von 3,6–24 V realisiert werden. Sobald der Steueranschluss eingeschaltet ist, wird auch der gesteuerte Anschluss eingeschaltet.
4. Geeignet für verschiedene Anwendungen: Die optische Isolation bietet eine hohe Störfestigkeit und kann Hochleistungstransistoren, MOSFETs und andere Anwendungen mit Hochspannungssteuerung ansteuern sowie 24-V-Relais mit niedriger Leistung direkt ansteuern.
5. Hervorragende Leiterplatte: Hochwertige Leiterplattenmaterialien gewährleisten Zuverlässigkeit, Miniaturisierung, einfache Wartung und Austauschbarkeit.

Spezifikationen:

Artikeltyp: Optokoppler-Isolationsplatine
Material: Leiterplatte
Treibersignalspannung: 3,6–24 V
Ausgangsspannungsbereich: 3,6–30 V (Der Ausgangsstrom ist abhängig von der jeweiligen Situation, die maximale Leistung beträgt jedoch nicht mehr als 10 mA; die Gesamtleistung ist konstant, Spannung und Strom sind umgekehrt proportional)

Lieferumfang:

1 x Optokoppler-Isolationsplatine

Hinweis:

Bei Impulssignalen ist zu beachten, dass die Frequenz des 817 unter 4 kHz liegt. Verwenden Sie dieses Modul nicht für Steuersignale über 4 kHz. 4 kHz, was nicht korrekt funktionieren wird.
