Allgemeine Beschreibung

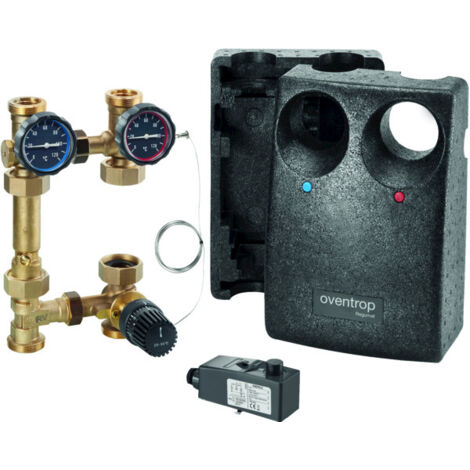

Die Oventrop Regumat F-130 Station DN 25 ist eine kompakte Einheit zur Anbindung eines thermisch geregelten Heizkreises. Sie dient der präzisen Vorlauftemperaturregelung und -begrenzung in kombinierten Radiator-Flächenheizungen. Die Station vereint alle notwendigen Armaturen für die Verbindung von Wärmeerzeuger, Pumpe und Rohrleitungen. Mit einer Nennweite von DN 25 und einer thermostatischen Temperaturregelung im Bereich von 20 bis 50 °C ermöglicht sie eine zuverlässige Steuerung der Heizkreistemperaturen.Technische daten
- Nennweite: DN 25
- Einstellbereich Temperatur: 20 - 50 °C
- Max. Betriebstemperatur: 85 °C
- Max. Betriebsdruck: 10 bar
- Kvs-Wert: 2,2
- Empfohlener Einsatzbereich: 15 kW (bei dT = 20K, dp = 100 mbar)
- Achsabstand: 125 mm
- Pumpenbaulänge: 130 mm
- Anschluss: G 1 1/2 AG flachdichtend
- Öffnungsdruck Sperrventil: 20 mbar
- Baulänge: 248 mm
- Bauhöhe: 364 mm
- Bautiefe: 197 mm
Kompatibilität und Zubehör
Die Station ist modular aufgebaut und kann bei Bedarf mit Zubehör erweitert werden. Die Anschlüsse für den Heizkreis sowie den Wärmeerzeuger sind als G 1 1/2 Außengewinde flachdichtend ausgeführt.
Installation
Die Station ist für eine zeit- und platzsparende Montage konzipiert. Sie wird inklusive einer Wärmedämmung geliefert, um Wärmeverluste zu minimieren.
Anwendung
Die Oventrop Regumat F-130 Station ermöglicht eine effiziente Einbindung des Heizkreises durch die Kombination aus integrierter Absperrtechnik, thermostatischem Mischer und Wärmedämmung. Sie ist für anspruchsvolle Anwendungen ausgelegt und sorgt für eine einfache Installation in bestehenden Rohrleitungssystemen.
