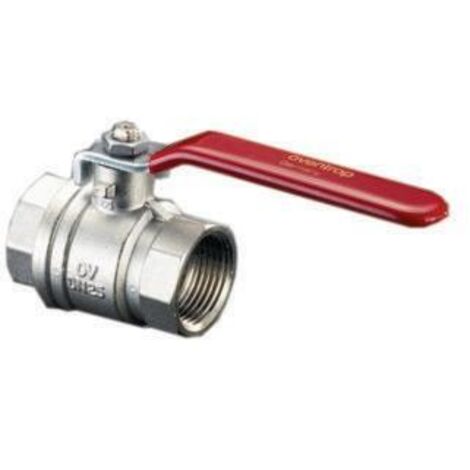

Oventrop Optibal DN 40 Kugelhahn 1 1/2" 2xIG voller Durchgang mit Hebelgriff PN16 Messing 1076012

Allgemeine Beschreibung:

Einsatzbereich:

Oventrop „Optibal“ Kugelhähne aus Messing mit vollem Durchgang werden in der Industrie, im Gewerbe und in der
Hausinstallation zum Absperren von mediumführenden Rohrleitungen eingesetzt. Sie sind, je nach Ausführung, für
folgende Medien geeignet: Wasser, Mineral-, Heiz- und Hydrauliköle, Kraftstoff und Luft (siehe auch Tabelle auf der
Herstellerseite).
Nenndruck PN 16 bei Wassertemperaturen bis zu 100 °C.

Funktion:

Die Auf-/Zustellung des Kugelhahnes wird mit einer 90°-Drehbewegung erreicht. Die jeweilige Schaltstellung wird
durch den Griff angezeigt, der parallel zur Kugelbohrung steht. Auch bei abgenommenem Griff lässt sich die jeweilige Stellung
durch die Stellung des Spindelzweikants erkennen. Hinweis: Es wird empfohlen, Kugelhähne die dauernd in der
gleichen Stellung sind, 1-2 mal pro Jahr zu betätigen.

Vorteile:

– voller Durchgang nach DIN 3357-4 und DIN EN 1983
– großer Anwendungsbereich
– alle gängigen Grifftypen vorhanden:
- Hebelgriff aus verzinktem Stahl mit rotem Kunststoffüberzug
- Flügelgriff aus Metall, rot lackiert

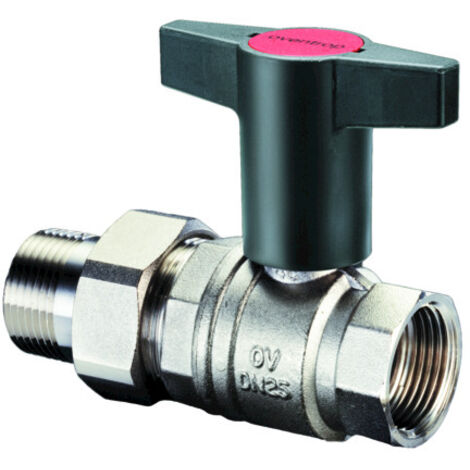

- Kunststoff-Knebelgriff, anthrazit mit roter Abdeckkappe
– hohe Druckstufen durch ausblassichere Schaltwelle und großer Gehäusefestigkeit
– PN 16
– Bauteile und Hilfsstoffe frei von Silikon
– geeignet für Wasser-Glycol-Gemische bis 50 % Glycol

Einsatzgebiet:

Heizung, Wasser, Industrie. Rohleitungsarmatur für Flüssigkeiten.
Bis DN 50:
max. Betriebsdruck ps: 16 bar (PN 16), für Kaltwasser 20 bar, für Luft und andere ungefährliche Gase *) 10 bar.
Betriebstemperatur ts: -10 °C bis 100 °C
Ab DN 65 bis DN 100:
max. Betriebsdruck ps: 16 bar bei 70 °C (PN 16)
12 bar bei 85 °C
8 bar bei 100 °C
Betriebstemperatur ts: -10 °C bis 100 °C
Kugelhahn mit Hebelgriff aus verzinktem Stahl, DN 65 - DN 100,
Art.-Nr. 1076020-32, CE-Zeichen gemäß Richtlinie 2014/68/EU.
Achtung: Eisbildung verhindern, sie kann Leitung und Armaturen zerstören.
*) nicht für gasförmige Fluide der Gruppe 1 nach Richtlinie 2014/68/EU (z.B. giftige oder brennbare Gase) und nicht für
Sauerstoff verwendbar.

Konstruktion:

Zweiteiliges Gehäuse aus Messing, vernickelt, voller Durchgang, Kugel aus Messing, verchromt, mit Dichtringen aus PTFE,
Spindel aus Messing, mit doppelter O-Ring-Abdichtung aus FKM.

Text: Oventrop
