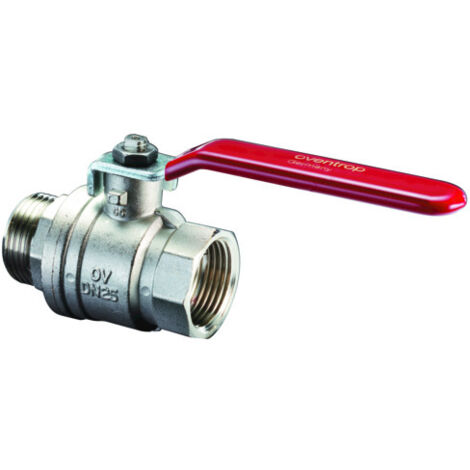

Oventrop Optiba Kugelhahn Hebelgriff DN 25 G 1" Innengewinde, G 1" Außengewinde PN 16, Messing

Oventrop Optiba Kugelhahn Hebelgriff DN 25 G 1" Innengewinde, G 1" Außengewinde PN 16, Messing

Der Oventrop Optibal Kugelhahn mit Hebelgriff ist eine robuste Armatur für den Einsatz in hydraulischen Systemen. Mit seinem vollen Durchgang und der hochwertigen Materialkombination aus vernickeltem Messing sowie einer verchromten Kugel bietet er eine zuverlässige Absperrlösung. Die Ausführung mit einem Innengewinde und einem Außengewinde in der Nennweite DN 25 ermöglicht eine flexible Integration in Rohrleitungsnetze.

Welche konstruktiven Merkmale zeichnen den Optibal Kugelhahn aus?

Der Kugelhahn ist als zweiteilige Gehäusekonstruktion ausgeführt. Die Kugel wird durch Dichtschalen aus Polytetrafluorethylen (PTFE) sicher umschlossen, während die Spindelabdichtung durch Fluorkautschuk (FPM/FKM) realisiert wird. Diese Materialwahl unterstützt eine dauerhafte Dichtigkeit im Betrieb. Die Bedienung erfolgt über einen Hebelgriff aus verzinktem Stahl, der für eine angenehme Haptik mit einer Kunststoffummantelung versehen ist. Dank der entzinkungsbeständigen Werkstoffgüte eignet sich das Bauteil für anspruchsvolle Installationsumgebungen.

Wie erfolgt die Installation?

Die Montage des Optibal Kugelhahns gestaltet sich unkompliziert, da keine speziellen Werkzeuge oder aufwendige Verarbeitungstechniken erforderlich sind. Durch die Kombination aus Innengewinde und Außengewinde lässt sich das Ventil direkt in die Rohrleitung einbinden. Der Kugelhahn ist für einen Nenndruck von PN 16 ausgelegt und bietet durch den vollen Durchgang einen minimalen Strömungswiderstand, was die Effizienz innerhalb der hydraulischen Anlage unterstützt.

Technische Daten

• Nennweite: DN 25
• Anschluss 1: G 1 Zoll Innengewinde
• Anschluss 2: G 1 Zoll Außengewinde
• Druckstufe: PN 16
• Gehäusematerial: Messing, vernickelt
• Kugelmaterial: Messing, verchromt
• Dichtungsmaterial: Polytetrafluorethylen (PTFE)
• Spindeldichtung: Fluorkautschuk (FPM/FKM)
• Bauform: Gerade, 2-teilig
• Bedienung: Hebelgriff

Der Oventrop Optibal Kugelhahn überzeugt durch seine solide Verarbeitung und die einfache Handhabung. Mit einer Nennweite von DN 25 und einer Druckfestigkeit von PN 16 ist er für vielfältige Anwendungen in der Hydraulik geeignet. Die Kombination aus hochwertigen Materialien wie PTFE-Dichtungen und einem robusten Hebelgriff sorgt für eine zuverlässige Absperrfunktion. Durch den vollen Durchgang wird ein optimaler Medienstrom sichergestellt, was den Kugelhahn zu einer effizienten Komponente für professionelle Installationen macht.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: "Optibal"-Kugelhähne
• Hersteller-Artikelnummer: 1076208
• Ausführung: gerade
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Bedienung: Handgriff
• Druckstufe Artikel: PN 16
• Nenndurchmesser Anschluss 2: DN 25
• Mit Entleerungsventil: nein
• Druckstufe Flansch: PN 16
• Ventilwinkel: 90
• Gehäusekonstruktion: 2-teilig
• Volldurchgang: ja
• Höhe Handgriff: 54
• Länge Handgriff: 120
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
• Material Spindel: Messing
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Nenndurchmesser Anschluss 1: DN 25
• Fettfrei: ja
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: Messing
• Material primäre Spindeldichtung: Fluorkautschuk (FPM/FKM)
• Material sekundäre Spindeldichtung: Fluorkautschuk (FPM/FKM)
