Oventrop Multidis SFI Messingverteiler 1 1/2", für 5 Heizkreise

Oventrop Multidis SFI Messingverteiler 1 1/2", für 5 Heizkreise

Der Oventrop Multidis SFI Messingverteiler ist eine Lösung für die effiziente Verteilung in Industrieflächenheizungen, Kühlsystemen sowie bei der Betonkernaktivierung. Das vormontierte System für 5 Heizkreise zeichnet sich durch eine robuste Verarbeitung aus Messing aus und bietet hohe Flexibilität bei der Anlagengestaltung. Durch die modulare Bauweise lässt sich der Verteiler bei Bedarf auf bis zu 20 Heizkreise erweitern, was ihn für anspruchsvolle gewerbliche und industrielle Anwendungen geeignet macht.

Wie ist der Multidis SFI aufgebaut?

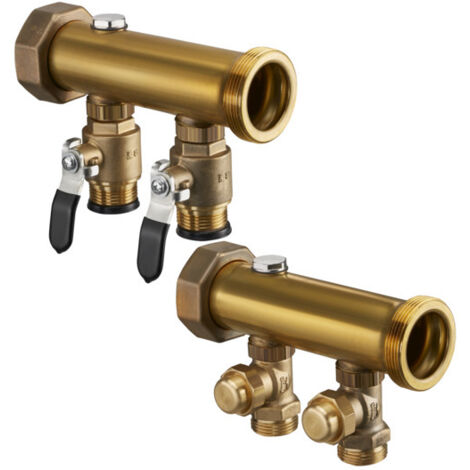

Der Verteiler besteht aus einem Vorlauf- und einem Rücklaufbalken, die jeweils mit spezifischen Komponenten für eine präzise Steuerung ausgestattet sind. Im Vorlaufbalken sind Kugelhähne integriert, während der Rücklaufbalken über Regulierventile verfügt, die eine Durchflussanpassung ermöglichen. Die Anschlüsse für die Heizkreise sind als G 1 Außengewinde ausgeführt, die für die Verwendung mit Klemmringverschraubungen und Überwurfmuttern ausgelegt sind. Zusätzlich sind G 1/2 Blindstopfen vorhanden, die den nachträglichen Anschluss eines Opiflex Kugelhahns erlauben.

Welche Möglichkeiten bietet die modulare Erweiterung?

Die Flexibilität des Systems wird durch die beidseitige Anschlusskonfiguration der Verteilerbalken sichergestellt. Auf einer Seite befindet sich eine G 2 Überwurfmutter, die den direkten Anschluss eines flachdichtenden Kugelhahns oder eines weiteren Verteilermoduls ermöglicht. Die gegenüberliegende Seite ist mit einem G 2 Außengewinde versehen, das zur Montage einer Verschlusskappe oder zur Erweiterung mit zusätzlichen Modulen dient. Diese Konstruktion erlaubt eine Anpassung an die Anforderungen des jeweiligen Projekts ohne den Einsatz von Spezialwerkzeugen.

Technische Daten

• Material: Messing
• Anzahl Heizkreise: 5
• Max. Anzahl Heizkreise: 20
• Anschlussgröße Balken: 1 1/2 Zoll
• Anschluss Heizkreis: G 1 Außengewinde
• Baulänge: 420 mm
• Erweiterbar: Ja
• Verschließbare Heizkreise: Ja
• Mit Entlüftung: Nein
• Mit Thermometer: Nein

Der Oventrop Multidis SFI Messingverteiler überzeugt durch Funktionalität und einfache Montage. Mit einer Baulänge von 420 mm und der Möglichkeit, das System auf bis zu 20 Heizkreise zu erweitern, bietet er eine flexible Basis für Industrieflächenheizungen und Kühlsysteme. Die Kombination aus integrierten Kugelhähnen im Vorlauf und Regulierventilen im Rücklauf sorgt für eine Steuerung der Volumenströme in anspruchsvollen Umgebungen.

Produktspezifikation

• Hersteller-Warengruppe: Raumklima
• Hersteller-Produktgruppe: Verteiler u. Einzelkomponenten
• Hersteller-Artikelnummer: 1414455
• Baulänge: 420
• Erweiterbar: ja
• Mit Entlüftung: nein
• Mit Thermometer: nein
• Verschließbare Heizkreise: ja
• Mit Wandbefestigungsbügel: nein
• Max. Anzahl zusätzlicher Heizkreise: 20
