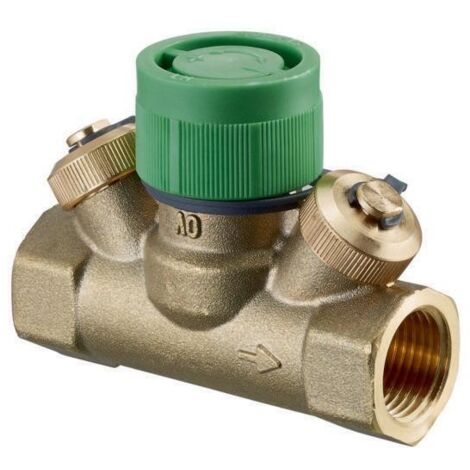

Oventrop Hycocon HT Regelventil DN 40 1 1/2" Innengewinde, mit Mess- und Entleerungsventil, Messing

Oventrop Hycocon HT Regelventil DN 40 1 1/2" Innengewinde, mit Mess- und Entleerungsventil, Messing

Das Oventrop Hycocon HT Regelventil DN 40 ist eine robuste Armatur für den hydraulischen Abgleich in Warmwasserzentralheizungs- und Kühlanlagen. Gefertigt aus entzinkungsbeständigem Messing, ermöglicht das Ventil eine präzise Durchflussregelung in Strangleitungen. Es ist für den Einsatz im Vorlauf sowie im Rücklauf konzipiert und unterstützt den Betrieb mit Wasser oder Wasser-Glykol-Gemischen.

Wie erfolgt die Regelung und Steuerung?

Das Regelventil verfügt über einen universellen M 30 x 1,5 Oberteilanschluss, der eine einfache Kombination mit thermostatischen oder elektrischen Stellantrieben ermöglicht. Dies erlaubt eine flexible Anpassung an die Anforderungen der Anlagentechnik. Während der Bauphase kann das Ventil über die Schraubkappe betätigt werden. Für eine dauerhafte Absperrung gegen die Atmosphäre ist der Ventilausgang mit einer metallischen Verschlusskappe zu sichern.

Welche Vorteile bietet die Konstruktion?

Die Armatur ist als Geradsitzventil ausgeführt und für einen Betriebsdruck bis PN 16 ausgelegt. Durch die Voreinstellbarkeit lässt sich der hydraulische Abgleich der Strangleitungen vornehmen. Die integrierten Mess- und Entleerventile nutzen die Eco-Messtechnik zur Durchflussbestimmung mittels Differenzdruckmessung. Dies sorgt für eine zuverlässige Kontrolle der Anlagenparameter und eine effiziente Betriebsweise.

Technische Daten

• Nennweite: DN 40
• Anschlussgröße: Rp 1 1/2 Innengewinde
• Druckstufe: PN 16
• Kvs-Wert: 10
• Betriebstemperatur: -10 bis 120 °C
• Maximaler Differenzdruck: 2 bar
• Regelhub: 4 mm
• Gehäusewerkstoff: Entzinkungsbeständiges Messing
• Anschluss Stellantrieb: M 30 x 1,5
• Bauform: Geradsitz

Das Oventrop Hycocon HT Regelventil überzeugt durch seine hohe Funktionalität beim hydraulischen Abgleich von Heiz- und Kühlsystemen. Mit einer Druckfestigkeit von PN 16, einem Kvs-Wert von 10 und der flexiblen Einsetzbarkeit im Vor- oder Rücklauf stellt es eine zuverlässige Lösung für anspruchsvolle Installationen dar. Die einfache Anbindung von Stellantrieben über den M 30 x 1,5 Anschluss sowie die integrierte Messtechnik ermöglichen eine präzise und effiziente Anlagensteuerung für einen optimierten Betrieb.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Armaturen für den Hydraulischen Abgleich
• Hersteller-Artikelnummer: 1068572
• Oberflächenschutz: unbehandelt
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Mit Thermometer: nein
• Geeignet für Handbedienung: nein
• Durchmesser Handrad: 33,5
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: ja
• Mit verlängerten Messnippeln: nein
• Thermostatisch: ja
• Druckstufe Flansch: PN 16
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 55
• Kvs-Wert: 10
• Mit Standanzeiger: nein
• Mit Messnippel: nein
• Motorgesteuert: nein
• Nenndurchmesser: DN 40
• Oberflächenschutz: unbehandelt
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Mit Thermometer: nein
• Geeignet für Handbedienung: nein
• Durchmesser Handrad: 33,5
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: ja
• Mit verlängerten Messnippeln: nein
• Thermostatisch: ja
• Druckstufe Flansch: PN 16
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 55
• Kvs-Wert: 10
• Mit Standanzeiger: nein
• Mit Messnippel: nein
• Motorgesteuert: nein
• Nenndurchmesser: DN 40
• Oberflächenschutz: unbehandelt
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Mit Thermometer: nein
• Geeignet für Handbedienung: nein
• Durchmesser Handrad: 33,5
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: ja
• Mit verlängerten Messnippeln: nein
• Thermostatisch: ja
• Druckstufe Flansch: PN 16
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 55
• Kvs-Wert: 10
• Mit Standanzeiger: nein
• Mit Messnippel: nein
• Motorgesteuert: nein
• Nenndurchmesser: DN 40
