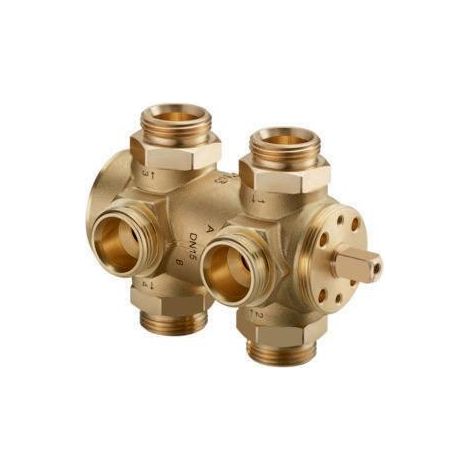

Oventrop 6-Wege Kugelhahn DN 15 PN 16 Außengewinde mit Eurokonus

Name: Oventrop 6-Wege Kugelhahn DN 15 PN 16 Außengewinde mit Eurokonus
Brand: OVENTROP
SKU: Oventrop 1132004
Availability: OutOfStock

Produkt nicht auf Lager

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Der Oventrop 6-Wege Kugelhahn DN 15 PN 16 mit Außengewinde und Eurokonus ist ein innovativer Sechswegekugelhahn, der speziell für kombinierte Heiz- und Kühlanlagen entwickelt wurde. Er ermöglicht das Umschalten zwischen Heiz- und Kühlbetrieb in 4-Leiter-Systemen, wie beispielsweise Heiz- und Kühldecken oder Gebläsekonvektoren. Der Kugelhahn vereint die Funktion von vier Durchgangsventilen in einem kompakten Gehäuse, was den Material- und Installationsaufwand erheblich reduziert.

Technische daten

Nennweite: DN 15

Anschlussgröße: Außengewinde G3/4 mit Eurokonus nach EN 16313

Achsabstand: 50 mm

Betriebstemperatur: 0...90 °C

Druckstufe: PN 16

Differenzdruck: max. 2 bar

Durchflusskennlinie: linear

Kvs-Werte: Heizbetrieb: 3,2; Kühlbetrieb: 3,2

Totzone (alle Ports geschlossen): 36

Höhe Achse: 98,5 mm

Max. Mediumtemperatur (Dauerbetrieb): 90 °C

Material Gehäuse: Messing

Kugel: Rotguss, glatt gedreht

Spindel: Rotguss

Spindelabdichtung: EPDM O-Ring

Kugelsitz: PTFE / EPDM Abdichtung

Kompatibilität und Zubehör

Verwendbar mit Oventrop Aktor R ST L Drehantrieb, Art.-Nr. 1132030

Anschluss: M40 x 1.5

Ansteuerung über 0...10 V Stellsignal

Kvs-Blenden, Art.-Nr. 1132020 für reduzierte Kvs-Werte

Heizbetrieb: wahlweise 2,5 / 1,6 / 1,0 / 0,63 / 0,4 oder 0,25

Kühlbetrieb: wahlweise 2,5 / 1,6 / 1,0 / 0,63 / 0,4 oder 0,25

Installation

Befestigung: M5 Gewindebohrung an der Unterseite der Armatur

Kopfflansch Direct-Mount nach ISO 5211: nein

Anwendung

Der Oventrop 6-Wege Kugelhahn wird in Heiz- und Kühlsystemen eingesetzt, um eine effiziente Regelung der Temperatur zu gewährleisten. Er ist ideal für den Einsatz in modernen Gebäuden, die sowohl Heiz- als auch Kühlfunktionen benötigen.

Weitere Informationen

Oberflächenschutz: unbehandelt

Hersteller-Artikelnummer: 1132004

Eigenschaften

Marke
OVENTROP
Farbe
Vergoldet
Produktveredelung
Unbehandelt
Menge pro Pack
1 Stücke
Material
Messing
Für Trinkwasser geeignet
Ja
Verbindungskonfiguration
Außengewinde
Auslassdurchmesser
15 mm
Nennmaß
1.5 cm
Ausgabethread
3/4" (20x27)
Höhe
96 mm
Körpermaterial
Metall
Ventilmechanismus
Kugelventil
Gewicht
1 kg
Maximale Betriebstemperatur
90 °C
Ventiltyp
Absperrhahn
Verwendung des Ventils
Zentralheizung
ManoMano Art.-Nr
ME13369580
MMID
466072345684
Herstellerreferenz
Oventrop 1132004
EAN
4026755440782
