Oventrop 6-Wege Kugelhahn DN 20 PN 16 Außengewinde

Oventrop 6-Wege Kugelhahn DN 20 PN 16 Außengewinde

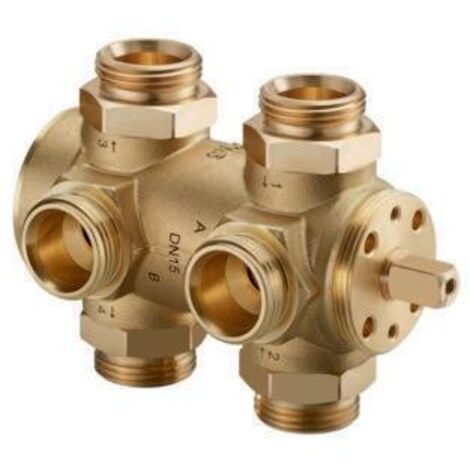

Der 6-Wege Kugelhahn Optibal W6 von Oventrop ist eine effiziente Lösung für kombinierte Heiz- und Kühlanlagen. Er ermöglicht das Umschalten zwischen Heiz- und Kühlbetrieb in 4-Leiter-Systemen, wie sie beispielsweise bei Heiz- und Kühldecken oder Gebläsekonvektoren zum Einsatz kommen. Durch die Kombination von zwei 3-Wege-Kugelhähnen in einem Gehäuse ersetzt dieses Bauteil vier herkömmliche Durchgangsventile, was den Installationsaufwand und den Materialbedarf spürbar reduziert.

Wie ist der 6-Wege Kugelhahn aufgebaut?

Die Armatur besteht aus einem Gehäuse aus EZB Messing, in dem zwei 3-Wege-Kugelhähne über eine gemeinsame Drehachse verbunden sind. Zwischen der Heiz- und Kühlstellung befindet sich eine definierte Schließzone, die eine Trennung der beiden Kreisläufe ermöglicht. Die aktuelle Stellung der Kugel ist dank einer Markierung am Spindelende auch bei demontiertem Antrieb von außen erkennbar. Die Befestigung erfolgt über eine M5 Gewindebohrung an der Unterseite der Armatur.

Welche Möglichkeiten bietet die Ansteuerung?

Der Kugelhahn ist für den Betrieb mit dem Oventrop Aktor R ST L Drehantrieb ausgelegt, der über einen M40 x 1.5 Anschluss montiert wird. Die Ansteuerung kann flexibel über ein 0 bis 10 V Stellsignal oder ein 2-Punkt-Signal erfolgen. Bei der 0 bis 10 V Ansteuerung wird der Kühlbetrieb im Bereich von 0 bis 4 V, die Schließzone zwischen 4 und 6 V sowie der Heizbetrieb im Bereich von 6 bis 10 V realisiert.

Wie lässt sich der Durchfluss anpassen?

Die Armatur weist standardmäßig eine lineare Durchflusskennlinie mit einem Kvs-Wert von 3,2 für den Heiz- sowie den Kühlbetrieb auf. Für spezifische hydraulische Anforderungen kann der Durchfluss durch den Einsatz optionaler Kvs-Blenden reduziert werden. Diese Blenden sind in verschiedenen Abstufungen erhältlich und ermöglichen eine Anpassung an die jeweiligen Systemgegebenheiten. Durch den lagerichtigen Einbau der Blenden bleibt die quasi lineare Kennlinie der Regelarmatur erhalten.

Technische Daten

• Nennweite: DN 20
• Anschluss: Außengewinde G 1 mit Innenkonus
• Druckstufe: PN 16
• Max. Differenzdruck: 2 bar
• Betriebstemperatur: 0 bis 90 °C
• Kvs-Wert (Heiz-/Kühlbetrieb): 3,2
• Durchflusskennlinie: linear
• Gehäusematerial: Messing
• Achsabstand: 50 mm

Der Oventrop 6-Wege Kugelhahn Optibal W6 überzeugt durch seine kompakte Bauweise und die hohe Funktionalität in 4-Leiter-Systemen. Mit einer Druckstufe von PN 16 und einem Temperaturbereich von 0 bis 90 °C ist er für anspruchsvolle Heiz- und Kühlanwendungen ausgelegt. Die Möglichkeit zur präzisen Durchflussanpassung mittels Kvs-Blenden sowie die flexible Ansteuerung über 0 bis 10 V oder 2-Punkt-Signale machen ihn zu einer vielseitigen Komponente für eine effiziente hydraulische Regelung.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Rohrleitungs-Regelarmatur
• Hersteller-Artikelnummer: 1132006
• Oberflächenschutz: unbehandelt
• Anzahl der Befestigungslöcher: 1
• Kvs-Wert 1: 3,2
• Kvs-Wert 2: 3,2
• Umschaltventil: ja
• Totzone (alle Ports geschlossen): 36 - 54
• Druckstufe Artikel: PN 16
• Höhe Achse: 98,5
• Eingebautes Überdruckventil: nein
• Anschlüsse: Außengewinde
• Nenndurchmesser: 1 Zoll (25)
• Max. Differenzdruck in geöffneter Stellung: 2
• Kennlinien-Charakteristik: linear
• Mit Kopfflansch Direct-Mount nach ISO 5211: nein
