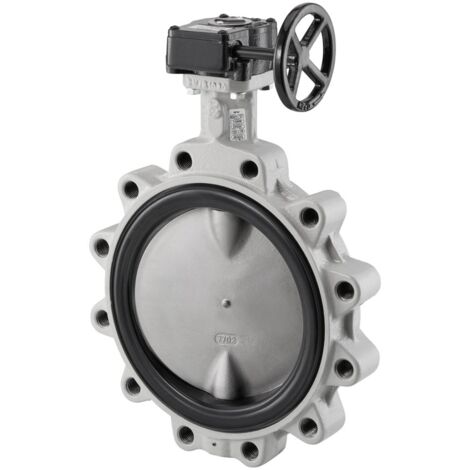

Oventrop Mittelflansch Absperrklappe mit Getriebe PN 16 EPDM Dichtung, DN 250

Oventrop Mittelflansch Absperrklappe mit Getriebe PN 16 EPDM Dichtung, DN 250

Die Oventrop Mittelflansch-Absperrklappe in der Nennweite DN 250 ist eine robuste Armatur für den Einsatz in hydraulischen Systemen. Ausgestattet mit einer Getriebeübersetzung und einer EPDM-Dichtung, ist sie für einen maximalen Betriebsdruck von 16 bar ausgelegt. Die Konstruktion ermöglicht den Einbau zwischen Flanschen gemäß DIN EN 1092-2 und eignet sich durch den verlängerten Ansatz ideal für isolierte Rohrleitungen.

Wie ist die Absperrklappe konstruiert?

Die Absperrklappe zeichnet sich durch eine zentrische Bauweise aus. Das Gehäuse besteht aus hochwertigem Sphäroguss (EN-GJS-400-15), während die Spindel aus Edelstahl (AISI 420) und die Scheibe aus Edelstahl (AISI 316) gefertigt sind. Diese Materialkombination sorgt für eine hohe Beständigkeit im Betrieb. Die EPDM-Dichtung ist fest im Gehäuse integriert, was eine zuverlässige Abdichtung innerhalb des spezifizierten Temperaturbereichs von -20 °C bis +120 °C unterstützt.

Welche Vorteile bietet die Bedienung?

Durch die integrierte Getriebeübersetzung lässt sich die Absperrklappe präzise und mit geringem Kraftaufwand über das Handrad steuern. Der Ventilwinkel beträgt 90 Grad, was eine klare Zustandsanzeige der Armatur ermöglicht. Dank der durchdachten Konstruktion ist für die Montage keine spezielle Verarbeitungstechnik oder Spezialwerkzeug erforderlich, was die Installation in bestehende Anlagen effizient gestaltet.

Technische Daten

• Nenndurchmesser: DN 250
• Druckstufe: PN 16
• Gehäusematerial: Sphäroguss EN-GJS-400-15
• Dichtungsmaterial: EPDM
• Betriebstemperatur: -20 °C bis +120 °C
• Max. Betriebsdruck: 16 bar
• Baulänge: 68 mm
• Bedienung: Handrad
• Handraddurchmesser: 200 mm
• Rohraußendurchmesser: 397 mm

Diese Oventrop Absperrklappe bietet eine zuverlässige Lösung für die Durchflussregelung in industriellen und gebäudetechnischen Anwendungen. Mit ihrer robusten Ausführung aus Sphäroguss und Edelstahl, kombiniert mit der EPDM-Dichtung, hält sie einem Betriebsdruck von 16 bar stand. Die einfache Bedienung über das Handrad und die Eignung für isolierte Leitungen machen sie zu einer effizienten Wahl für den Einbau zwischen Flanschen nach DIN EN 1092-2.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Ventile/Schmutzfänger/Sch
• Hersteller-Artikelnummer: 1049257
• Oberflächenschutz: beschichtet
• Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handrad
• Durchmesser Handrad: 200
• Druckstufe Artikel: PN 16
• Baulänge: 68
• Rohraußendurchmesser alle Anschlüsse: 397
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 16
• Ventilwinkel: 90
• Winkel der Spindel: 90
• Fütterung Gehäuse: nicht austauschbar
• Max. Druckunterschied als Endventil: 0
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Klappenentwurf: zentrisch
• Feuersicher: nein
• Material Spindel: rostfreier Stahl
• Nenndurchmesser: DN 250
• Material Klappenblatt: rostfreier Stahl
• Klappenblatt verkleidet: nein
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
