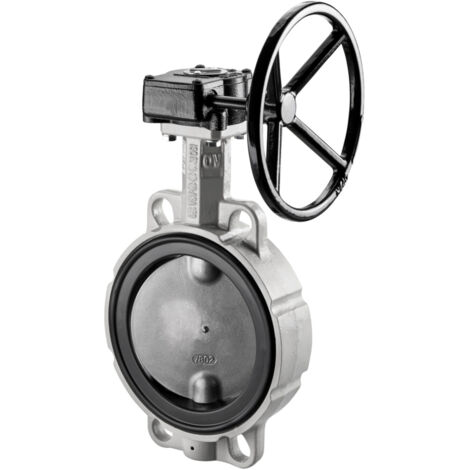

Oventrop Zwischenbau Absperrklappe mit Getriebe PN 16 EPDM Dichtung, DN 150

Name: Oventrop Zwischenbau Absperrklappe mit Getriebe PN 16 EPDM Dichtung, DN 150
Brand: OVENTROP
SKU: Oventrop 1047255
Price: 336.2 EUR
Availability: InStock

Ähnliches Produkt geliefert von

[411930-nicoll] Kit clapet et contre-clapet magnétique Nicoll D70mm pour bonde TBXS

24,92 €

Verkauft von heizung-billiger.de

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Die Oventrop Zwischenbau Absperrklappe mit Getriebe ist eine hochwertige Ventillösung für den Einsatz zwischen Flanschen nach DIN EN 1092-2. Sie ist für einen maximalen Betriebsdruck von 16 bar (PN 16) und eine Betriebstemperatur von -20 °C bis +120 °C ausgelegt. Die Klappe ist aus robustem Gusseisen (GGG 40) gefertigt und bietet eine zuverlässige Abdichtung durch die Verwendung von EPDM-Dichtungen.

Technische daten

Max. Betriebsdruck: 16 bar (PN 16)
Betriebstemperatur: -20 °C bis +120 °C
Baulänge: 56 mm
Nenndurchmesser: DN 150
Rohraußendurchmesser aller Anschlüsse: 212 mm
Durchmesser Handrad: 200 mm
Ventilwinkel: 90°
Winkel der Spindel: 90°

Kompatibilität und Zubehör

Die Absperrklappe ist für den Einbau zwischen Flanschen nach DIN EN 1092-2 (PN 6, PN 10, PN 16) geeignet. Ein verlängerter Ansatz ermöglicht eine einfache Isolierung.

Installation

Die Installation erfolgt zwischen zwei Flanschen, wobei die Klappe in die Rohrleitung integriert wird. Achten Sie darauf, dass die Dichtungen korrekt positioniert sind, um eine optimale Abdichtung zu gewährleisten.

Anwendung

Die Oventrop Zwischenbau Absperrklappe wird in hydraulischen Systemen eingesetzt, um den Durchfluss von Flüssigkeiten zu regulieren oder zu stoppen. Sie eignet sich ideal für Anwendungen in der Heizungs-, Lüftungs- und Klimatechnik.

Weitere Informationen

Material Gehäuse: EN-GJS-400-15 (GGG-40)
Material Spindel: AISI420 (X20Cr13) Edelstahl
Material Klappenblatt: AISI316 (CF8M) Edelstahl
Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
Oberflächenschutz: beschichtet
Klappenentwurf: zentrisch
Feuersicher: nein

Eigenschaften

Marke
OVENTROP
Länge
15 cm
Breite
15 cm
Material
Edelstahl
Verbindungskonfiguration
Innen/innen
