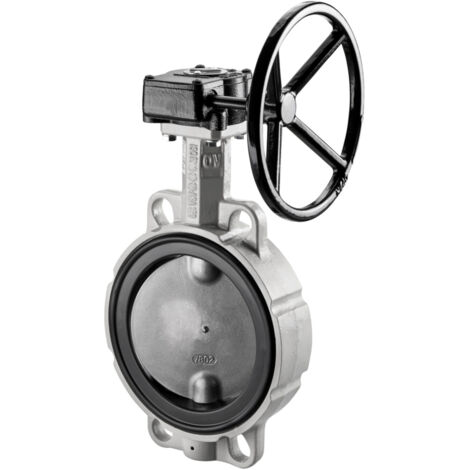

Oventrop Zwischenbau Absperrklappe mit Getriebe PN 16 EPDM Dichtung, DN 250

Oventrop Zwischenbau Absperrklappe mit Getriebe PN 16 EPDM Dichtung, DN 250

Die Oventrop Zwischenbau-Absperrklappe in der Nennweite DN 250 ist eine robuste Armatur für den Einsatz in industriellen und gebäudetechnischen Anlagen. Ausgestattet mit einem Getriebe zur präzisen Bedienung und einer EPDM-Dichtung, ist sie für einen Betriebsdruck von bis zu 16 bar ausgelegt. Die Konstruktion ermöglicht den Einbau zwischen Flanschen gemäß DIN EN 1092-2 und eignet sich durch den verlängerten Ansatz ideal für isolierte Rohrleitungssysteme.

Wie ist die Absperrklappe konstruiert?

Die Absperrklappe zeichnet sich durch eine hochwertige Materialwahl aus, die Langlebigkeit sicherstellt. Das Gehäuse besteht aus Sphäroguss (EN-GJS-400-15), während die Spindel aus Edelstahl (AISI420) und die Scheibe aus Edelstahl (AISI316) gefertigt sind. Die zentrische Bauweise und die EPDM-Dichtung ermöglichen eine sichere Absperrung im Betrieb. Dank des verlängerten Ansatzes lässt sich die Armatur problemlos in gedämmte Rohrleitungen integrieren, ohne die Funktionalität der Isolierung zu beeinträchtigen.

Welche technischen Merkmale bietet das Getriebe?

Die Bedienung erfolgt über ein integriertes Getriebe, das eine komfortable und exakte Steuerung des Klappenblatts ermöglicht. Mit einem Handraddurchmesser von 200 mm lässt sich das Ventil auch bei der Nennweite DN 250 sicher betätigen. Die Armatur ist für einen Temperaturbereich von -20 °C bis +120 °C ausgelegt und hält einem maximalen Betriebsdruck von 16 bar stand, was sie zu einer vielseitigen Lösung für anspruchsvolle hydraulische Anwendungen macht.

Technische Daten

• Nenndurchmesser: DN 250
• Druckstufe: PN 16
• Betriebstemperatur: -20 °C bis +120 °C
• Gehäusematerial: Sphäroguss (EN-GJS-400-15)
• Material Scheibe: Edelstahl (AISI316)
• Material Spindel: Edelstahl (AISI420)
• Dichtung: EPDM
• Baulänge: 68 mm
• Bedienung: Handrad
• Handraddurchmesser: 200 mm

Diese Oventrop Absperrklappe überzeugt durch ihre solide Verarbeitung aus Sphäroguss und Edelstahl sowie ihre Eignung für anspruchsvolle Druckverhältnisse bis 16 bar. Durch die Kombination aus Getriebebedienung und dem für Isolierungen optimierten Design bietet sie eine effiziente Lösung für die präzise Durchflussregelung in Rohrleitungssystemen. Die EPDM-Dichtung und der weite Temperaturbereich von -20 °C bis +120 °C machen sie zu einer zuverlässigen Komponente für diverse hydraulische Einsatzbereiche.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Ventile/Schmutzfänger/Sch
• Hersteller-Artikelnummer: 1047257
• Oberflächenschutz: beschichtet
• Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handrad
• Durchmesser Handrad: 200
• Druckstufe Artikel: PN 16
• Baulänge: 68
• Rohraußendurchmesser alle Anschlüsse: 320
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 16
• Ventilwinkel: 90
• Winkel der Spindel: 90
• Fütterung Gehäuse: nicht austauschbar
• Max. Druckunterschied als Endventil: 0
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Klappenentwurf: zentrisch
• Feuersicher: nein
• Material Spindel: rostfreier Stahl
• Nenndurchmesser: DN 250
• Material Klappenblatt: rostfreier Stahl
• Klappenblatt verkleidet: nein
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
